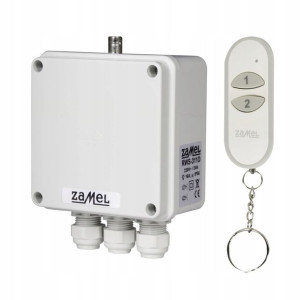

Radiowy wyłącznik dwukanałowy RWS-311D/Z ZAMEL

Opis

Czas realizacji zamówienia do 5 dni roboczych.

Radiowy wyłącznik sieciowyZAMEL RWS-311D/ZZdalnie sterowany włącznik/wyłącznik domowych urządzeń elektrycznych takich jak: oświetlenie, wentylatory, klimatyzatory, pompy, bramy, sygnalizatory optyczne i akustyczne, urządzenia trudno dostępneMożliwość sterowania z poziomu urządzeń mobilnych (przy współpracy z kontrolerami EFC-02 Mini)Przystosowany do montażu wewnątrz i na zewnątrz pomieszczeńPrzeznaczony do pracy w trudnych warunkach atmosferycznychNiezależne sterowanie maksymalnie dwoma obwodamiKodowanie zgodne z protokołem systemu EXTA FREEWspółpraca z nadajnikami systemu EXTA FREEJednokierunkowa transmisja radiowa (f = 868,32 MHz)Możliwość współpracy z maksymalnie 23 pilotami Przystosowany do pracy ciągłejZasilany z sieci 230 V ACDuży zasięg działania do 350 m w terenie otwartymMożliwość zwiększenia zasięgu poprzez zastosowanie retransmitera RTN-01Radiowy wyłącznik sieciowy RWS-311D/Z przeznaczony jest do zdalnego ( drogą radiową ) sterowania wszelkiego rodzaju urządzeniami elektrycznymi takimi jak: silniki, lampy, napędy bram, pompy, oświetlenie ogrodowe itp.

Urządzenie działa w oparciu o protokół zgodny z bezprzewodowym systemem EXTA FREE i współpracuje z nadajnikami tego systemu.

Do transmisji pomiędzy nadajnikiem a odbiornikiem wykorzystano fale radiowe o częstotliwości 868,32 MHz. Odbiornik posiada hermetyczną obudowę (IP56), dlatego może być montowany na zewnątrz pomieszczeń i może pracować w trudnych warunkach atmosferycznych.

Wyłącznik RWS-311D/Z zasilany jest bezpośrednio z sieci 230 V AC.

Posiada dwa wyjścia przekaźnikowe o układzie styków NO. Obciążalność styku przekaźnika to 16 A / 250 V AC 4000 VA AC1.

Korzystając z RWS-311D/Z można niezależnie sterować maksymalnie dwoma obwodami elektrycznymi.

Współpraca z bezprzewodowym systemem EXTA FREE daje bardzo duże możliwości sterowania.

Przykładowo po zastosowaniu kontrolerów EFC-02 Mini można sterować wyłącznikiem z poziomu urządzeń mobilnych (tablety,smartfony) oraz automatyzować pewne procesy sterowania.

W przypadku zestawu RWS-311D/Z w komplecie znajduje się pilot 2-przyciskowy P-257/2. Do odbiornika, można przypisać także inne nadajniki (maksymalnie 23).

Tryby pracyTryby pracy dla RWS-311D/Z są ustawiane niezależnie dla kanału 1 oraz dla kanału 2. Ustawia się je na przełączniku: tryb pracyW przypadku zestawu RWS-311D/Z w komplecie z wyłącznikiem znajduje się pilot 2-przyciskowy P-257/2. Do odbiornika można przypisać także inne nadajniki (maksymalnie 113)Tryb bistabilny (B)Załączenie i wyłączenie przekaźnika wyjściowego w RWS-311D/Z następuje po naciśnięciu tego samego przycisku nadajnika.

Przyciski poprzez programowanie należy najpierw wpisać do pamięci odbiornika. W przypadku trybu bistabilnego przełącznik trybu pracy musi być ustawiony w pozycji B.

Tryb czasowy (M)Załączenie przekaźnika wyjściowego w RWS-311D/Z następuje po naciśnięciu przycisku nadajnika wpisanego do pamięci odbiornika.

Wyłączenie następuje samoczynnie po upływie ustawionego czasu.

Ponowne naciśnięcie tego samego przycisku nadajnika w trakcie odmierzania czasu powoduje wyłączenie przekaźnika wyjściowego (brak retrygowania)W przypadku odbiornika RWS-311D/Z czas ustawiany jest na potencjometrach w zakresie od 1 s do 4,5 min.

Potencjometry są niezależne dla kanału 1 i 2.

Dla trybu czasowego przełącznik trybu pracy musi być ustawiony w pozycji M.

W przypadku zestawu RWS-311D/Z fabrycznie do odbiornika przypisane są przyciski nr 1 oraz 2 pilota P-257/2.

Przycisk nr 1 przypisany jest do kanału-1 a przycisk nr 2 do kanału-2.

ProgramowanieJednoczesne programowanie kanału 1 oraz kanału 2Wyłączyć urządzenie z sieci i sprawdzić stan beznapięciowy na zaciskach zasilających RWS-311D/ZPrzełożyć zworę z pozycji „PRACA” w pozycję „1-KANAŁ”Załączyć napięcie zasilania – zaświeci się dioda LED „NAUKA”Nacisnąć i puścić przycisk nadajnika, którym chcemy załączać i wyłączać kanał-1Gdy dioda LED „NAUKA” zgaśnie, nacisnąć i puścić przycisk nadajnika, którym chce się załączać i wyłączać kanał-2. Dioda LED zapulsuje kilkanaście razy po czym zaczyna świecić światłem ciągłym. Odbiornik czeka wówczas na wpisanie kolejnego pilota.

Po wpisaniu pilotów należy wyłączyć napięcie zasilania i sprawdzić stan beznapięciowy na zaciskach zasilających.

Przełożyć
