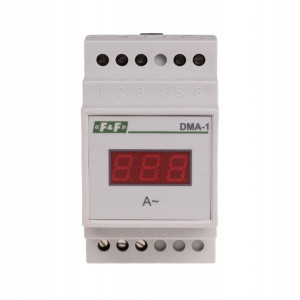

F&f Cyfrowy Wskaźnik Natężenia Dma-1-50-5a

Opis

F&F, Cyfrowy wskaźnik wartości natężenia prądu, jednofazowy DMA-1, pomiar półprośredni 50/5A, DMA-1-50-5AKod produktu: DMA-1-50-5ATyp: amperomierz jednofazowyNapięcie zasilania: 100÷265 V ACWyświetlacz: 3-cyfrowy LED (wysokość cyfry 10 mm)Częstotliwość zasilania: 45÷55 HzZakres wskazań - wersja pomiaru bezpośredniego: 0 ÷ 20 AZakres wskazań - wersja pomiaru pośredniego: 0 ÷ 50 ADokładność wskazań: 1%Maksymalne chwilowe przeciążenie: 40 A (maksymalnie do 1s)Maksymalny prąd - wersja pomiaru bezpośredniego: 20 AMaksymalny prąd - wersja pomiaru pośredniego: 5 APrzyłącze: zaciski śrubowe 4,0 mm²Moment dokręcający: 0,5 NmPobór mocy: 4 WTemperatura pracy: -25 ÷ 50 °CWymiary: 3 moduły (52,5 mm)Montaż: na szynie 35 mmStopień ochrony: IP20Opis produktuCyfrowy. Jednofazowy.

Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.

DziałanieObwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.

WykonaniaWskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.

DMA-1 przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.

Sposób znakowaniaPOMIAR POŚREDNI (z zastosowaniem przekładników)Wzór: DMA- X  Y /5 A ZPrzykłady:DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5A, zakres mierzony 0÷50 A, bez TrueRMSDMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMSPOMIAR BEZPOŚREDNI (bez zastosowania przekładników)Wzór: DMA- X  20A  ZPrzykład:DMA-1 20 A - jednofazowy do 20 A, zakres mierzony 0÷20 A, bez TrueRMSDMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony  3×0÷20 A, z TrueRMS
