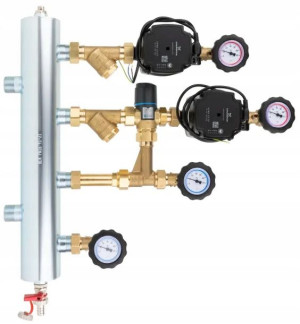

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 9

Opis

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 9Afriso Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy Grundfos UPM3Stosowany w instalacjach grzewczych i chłodzących. Montowany na ścianie między źródłem a instalacją. Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących. Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji. Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.

Pompy obiegowe Grundfos UPM3 Auto. Termostatyczny zawór mieszający ATM 561 (Kvs 2,5 m3/h) z zakresem regulacji temperatury zasilania 20-43°C. Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu. Zawór zwrotny wbudowany w zawór odcinający na powrocie z członu bez mieszania. Zawór zwrotny wbudowany w trójnik na przyłączu powrotnym członu z mieszaniem Tuleje do montażu czujników temperatury na każdym przyłączu. Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami. Możliwość montażu ze źródłem ciepła po prawej i lewej stronie. Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium. Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.

Dane technicznemaksymalna temperatura

90°C maksymalne ciśnienie

6 bar moc

max 70 kW przyłącza od strony instalacji

GW ¾'' przyłącza od strony kotła

G1" obieg 1

bezpośredni obieg 2

ATM 561, Kvs 2,5 m³/h, 20÷43°C pompy obiegowe

Grundfos UPM3 Auto
