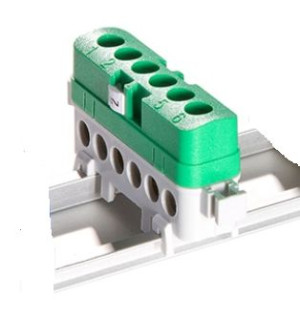

Pokój Lpi-6 zielona listwa przyłączeniowa izolacyjna A18-0058

Opis

Listwa przyłączeniowa izolacyjna LPI-6 zielona Pokój A18-0058Listwy Przyłączeniowe Izolowane LPI służą do realizowania połączeń torów prądowych, neutralnych lub ochronnych. Występują w dwóch odmianach: LPI-6 umożliwiający podłączenie sześciu przewodów oraz LPI-14 umożliwiający podłączenie czternastu przewodów. Każda listwa składa się z korpusu izolacyjnego oraz listwy zaciskowej wykonanej z mosiądzu. Podstawa korpusu dostępna jest w kolorze szarym i żółtym, natomiast pokrywa korpusu występuje w kolorach niebieskim, zielonym i czarnym. Konstrukcja podstawy umożliwiająca montaż na szynie TS35, 12x2 lub do podłoża za pomocą wkrętów. W pokrywie znajdują się gniazda na oznaczniki typu DK oraz cyfrowe oznaczenie poszczególnych torów zacisków. Listwy przyłączeniowe LPI można także zamontować na wspornikach typu Ws tworząc izolowany blok 2..4 listew zwany BLPI. Wsporniki typu Ws umożliwiają montaż do podłoża oraz do szyny TS35. Wsporniki wyposażone są w gniazda na oznaczniki. Blok BLPI może składać się z sześcio- lub 14-zaciskowych listew LPI. Występuje w specjalnej odmianie żółto-zielonej do zastosowania tylko w torach ochronnych.

Długość: 63 mmKlasa palności materiału izolacyjnego zgodna z UL94: V2Kolor: zielony (z szarym dołem)Liczba biegunów: 1Liczba zacisków na biegun: 6Materiał elementu izolacyjnego: Tworzywo termoplastyczneNapięcie znamionowe: 400 VOdległość między osiami otworów: 7.1 mmPozycja połączenia: Z góry / u góryPrąd znamionowy In: 76 APrzekrój przyłączanego przewodu jednodrutowego: 1.5 ... 16 mm²Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 1.5 ... 10 mm²Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 10 mm²Przekrój przyłączanego przewodu wielożyłowego: 1.5 - 10 mm²Przezroczysty: nieRodzaj połączenia elektrycznego 1: Połączenie śruboweRodzaj połączenia elektrycznego 2: Połączenie śruboweSposób montażu: Szyna montażowa DIN TH-35 mmSzerokość / rozmiar rastra: 17.3 mmWymagana płytka zamykająca: nieWysokość przy najniższym sposobie montażu: 17 mmZakres temperatur pracy: -25 ... 100 °C
