Przekaźnik bistabilny 230V PBM-01 ZAMEL

Opis

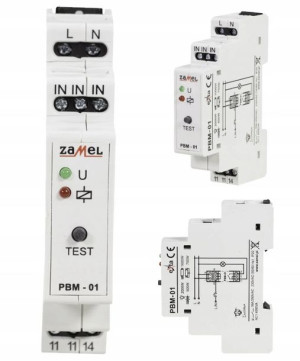

Przekaźnik bistabilny na szynę TH35 230V ACZAMEL PBM-01Służy do bistabilnego sterowania dowolnym urządzeniemPosiada funkcję TESTWyjście przekaźnikowe posiada jeden styk zwierny o maksymalnej obciążalności 16 APracuje z wieloma przyciskami jednobiegunowymi podświetlanymiKontrolka napięcia zasilania: dioda LED zielona Kontrolka stanu przekaźnika: dioda LED czerwonaImpulsem sterującym może być sygnał z lini L lub NDwużyłowainstalacja sterującaObudowa jednomodułowa na szynę TH35Zastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniemZestaw zawiera:Przekaźnik bistabilny na szynę TH35 PBM-01Instrukcję obsługiInstrukcja obsługi dołączona poniżej w "Dodatkowych informacjach"Przekaźnik bistabilny PBM-01 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych.

Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowychWyglądZacisk zasilania (L)Kontrolka napięcia zasilaniaKontrolka stanu przekaźnikaTest przekaźnikaZaciski wyjściowe przekaźnika (11, 11, 14)Zacisk zasilania (N)Zaciski układu wyzwalania (IN, IN, IN)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PBM-01 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Naciskając kilkakrotnie przycisk TEST sprawdzić poprawność działania przekaźnika.

Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 24 mAKontrolka napięcia zasilania: dioda LED zielonaZaciski układu wyzwalania: IN, IN, INPrąd sterujący układu wyzwalania: 930 µAKontrolka przekaźnika: dioda LED czerwonaKontrola działania przekaźnika: przycisk TESTParametry styków przekaźnika: 1NO - 16 A / 250 V AC1 4000 VALiczba zacisków przyłączeniowych: 8Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +45 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 1 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mmWaga: 78 g
