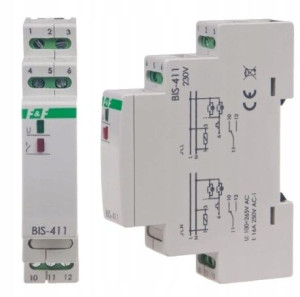

F&F Przekaźnik Bistabilny Na Szynę BIS411 230V
Opis
Przekaźnik bistabilny na Szynę TH35F&F BIS-411Umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
Zasilanie: 230 VMax obciążenie: 16 AMontaż: na szynie 35 mmZałączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.
Przekaźnik bistabilny zasada działaniaZałączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika.
Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania. Przekaźniki bistabilne umożliwiają sterowanie oświetleniem za pomocą praktycznie dowolnej ilości przycisków chwilowych(dzwonkowych).
Jest to rozwiązanie, które z jednej strony zastąpi doskonale klasyczne krzyżowe wyłączniki schodowe, a z drugiej poprzez dołączenie dodatkowych przycisków pozwoli uzyskać efekty nieosiągalne w klasycznej instalacji elektrycznej.
Jeden przycisk może być przy wejściu do salonu, drugi przy wejściu do kuchni, trzeci przy schodach, czwarty, piąty….
Jedno naciśnięcie dowolnego przycisku włączy światło, kolejne naciśnięcie dowolnego przycisku wyłączy. Przyciski włączające/wyłączające konkretne oświetlenie możemy więc rozmieścić w ilości i miejscach, które uważamy dla nas za komfortowe przy aranżacji przestrzeni naszego domDane techniczneNapięcie zasilania: 165 / 265 V ACSterowanie lokalne: TAKMaksymalny prąd obciążenia: AC-1 16 A (160 A/20 ms)Element wykonawczy: przekaźnikKonfiguracja styków: 1 × NOSeparacja styku: TAKWspółpraca z przyciskami podświetlanymi TAKOdporność na prądy udarowe: współpraca z LED TAKIlość kanałów: 1Funkcjonalność: włącz/wyłączOpóźnienie zadziałania: 0,1 / 0,2 sPrąd impulsu sterującego: mniej niż 5 mAWspółpraca z przyciskami podświetlanymi: TAKPrzyłącze: zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 0,7 WTemperatura pracy: -25 / 50 °CWymiary: 1 moduł (18 mm)Montaż: na szynie 35 mmStopień ochrony IP: IP20Schemat podłączeniaA - Impuls sterujący: NB - Impuls sterujący: LC - Przykład podłączenia z impulsem sterującym NZasilanie1-3 Zasilanie przekaźnika: 100-265V ACWejścia sterujące6 - wejście sterująceStyki11 - wejście - zasilania styku 10 - wyjście - styk rozwierny (bierny)12 - wyjście- styk zwierny (czynny)
