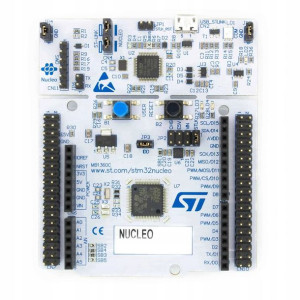

Stm32 Nucleo-g0b1re Stm32g0b1ret6 Arm Cortex-m0+

Opis

STM32 NUCLEO-G0B1RE STM32G0B1RET6 ARM Cortex-M0+STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytkiMikrokontroler STM32G0B1RET6Rdzeń: ARM Cortex®-M0+Maksymalne taktowanie: 64 MHzPamięć Flash: 512 kBPamięć SRAM: 144 kBDMA: 12 kanałówInterfejsy GPIO: 60 3 x I²C 3 x SPI 2 x I²S 2 x CAN (FDCAN) 6 x UART / USART 2 x LPUART 1 x USB 2.0 FS (crystal-less) 1 x HDMI-CECInterfejsy Analogowe:1 x ADC 12 bit2 x DAC 12 bit3 x Ultra Low-Power ComparatorsTimery 1 x 32 bit (4 kanały) 2 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 3 x 16 bit (1 kanał) 2 x 16 bit Basic 2 x 16 bit Low-Power 1 x RTC 1 x SysTick 2 x WatchdogUSB Type-C Power Delivery ControllerCRCWiększość GPIO toleruje 5 VOscylator RTC 32,768 kHzWbudowany programator / debugger ST-Link V2-1Złącze micro USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanieZ micro USBZ zewnętrznego źródła zasilania 5 lub 3,3 VTrzy diody LEDKomunikacja USBZasilanieDioda użytkownikaPrzyciskiResetUżytkownikaWlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbed
