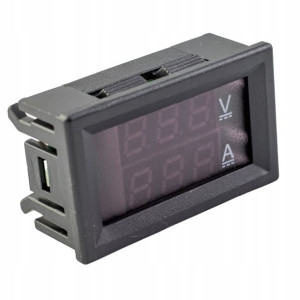

Moduł Panelowy 2w1 Amperomierz Woltomierz 100V 10A

Opis

Woltomierz, amperomierz panelowy LED, 0-100V 0-10AModuł panelowy, pomiarowy 2 w 1 – woltomierz i amperomierz.

Dwa wyświetlacze 0,28? do jednoczesnego pomiary napięcia i prądu.

Górny wyświetlacz napięcia w kolorze czerwonym.

Dolny wyświetlacz prądu w kolorze niebieskim.

Na płytce modułu znajdują się dwa potencjometry służące do kalibracji woltomierza i amperomierza. Kalibracji należy dokonywać na napięciu i prądzie wzorcowym.? ELEMENTY MODUŁU1?? Potencjometr kalibracji woltomierza2?? Potencjometr kalibracji amperomierza3?? Złącze zasilania i pomiaru napięcia4?? Złącze pomiaru prąduModuł morze mierzyć w dwóch trybach: ze wspólnym zasilaniem razem z mierzonym obciążeniem, lub osobnym1️⃣ POMIAR NA WSPÓLNYM Z OBCIĄŻENIEM ZASILANIUPomiar w tym trybie możliwy jest w zakresie 4-28V DC. Jest to spowodowane tym, że elektronika miernika działa właśnie w takim zakresie.

Legenda:O – Odbiornik, zasilane urządzenieZO – Zasilanie Odbiornika2️⃣ POMIAR NA ODDZIELNYM Z OBCIĄŻENIEM ZASILANIUPomiar w tym trybie jest odseparowany od zasilania miernika. Dzięki temu można zmierzyć napięcie obciążenia w zakresie 0-100V DC.

Zasilanie samego miernika powinno mieścić się w zakresie 4-30V DC.

Legenda:O – Odbiornik, zasilane urządzenieZO – Zasilanie OdbiornikaZM – Zasilanie MiernikaPARAMETRY WOLTOMIERZA, AMPEROMIERZA PANELOWEGO LEDZasilanie miernika: 4 – 28 V DCZakres pomiaru napięcia: 0 – 100 V DCZakres pomiaru prądu: 0 – 10 A DCWyświetlacz napięcia: LED 0.28?, czerwonyWyświetlacz prądu: LED 0.28?, niebieskiPrąd pracy:
