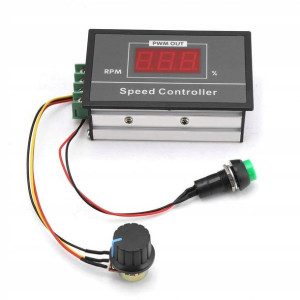

Regulator Mocy Silnika Led 12v 24v 50v 30a Pwm Dc

Opis

Regulator PWM silnika DC 6-60V 30A z obudową i wyświetlaczemSterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu od 6 do 60V stosowany zwykle w maszynach, pojazdach itp.

Regulacji dokonujemy widocznym potencjometrem na przewodzie ok. 20 cm.

Regulator posiada włącznik.

Przy zaniku zasilania regulator pamięta stan włącznika (przy zaniku napięcia i włączonym regulatorze, regulator włączy się po powrocie zasilania).

Regulator pozwala również na pracę z np. oświetleniem (zwykłe żarówki 6-60V czy np. grzałki elektryczne 6-60V).

Regulacja odbywa się w technologii impulsowej PWM, więc straty mocy są niewielkie (regulator wyposażony jest w fabryczne radiatory i obudowę).

Układ jest niezawodny i wysokiej wydajności. Duże aluminiowe radiotory na tranzystorach MOSFET. Zastosowane tranzystory posiadają niskie opory przewodzenia.

Dane techniczne:Płynna regulacja obrotów w zakresie: 0%, 5 - 100%;Regulator posiada funkcję wyłączenia i włączenia w wybranych ustawieniach;Włącznik i wyłącznik w potencjometrze;Niski poziom generowanych zakłóceń;Przycisk włącznika na gwint 12 mm;Prąd spoczynkowy: 0,025AZasilanie - 6-60V DC;Częstotliwość PWM: 15kHz;Wymiary obudowy 95 x 60 x 32 mm;Potencjometr zamocowany na przewodzie ok. 20 cmPotencjometr 100K Ohm z plastikową gałką;Otwory montażowe na płytce;Obudowa posiada otwory wentylacyjne;Waga: 114 g.

Zastosowania:Regulacja obrotów silników DC do 30A (chwilowo);Regulacja natężenia światła (ściemniacz) LED;Płynna regulacja obrotów silników DC;Sterowanie cewkami zaworów;Regulacja temperatury grzałek, grzejników itp.

Schemat podłączeniaPodłączenie regulatora jest bardzo proste. Podłączamy 4 przewody do zacisków regulatora wedug kolejności:Motor - Wyjście - (silnik lub inne)Motor + Wyjście + (silnik lub inne)Power + Wejście + (akumulator, zasilacz)Power - Wejście - (akumulator, zasilacz)Regulator to kompletny, zmontowany moduł (płytka, radiatory) jak na fotografii.

Wystarczy podłączyć zasilanie 6-60V oraz odbiornik.

Zestaw zawiera:Regulator obrotów 6-60V 30A wraz z obudową;
