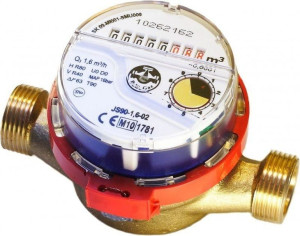

Powogaz Wodomierz Jedno Strumieniowy Dn15 Ciepła

Opis

POWOGAZ Wodomierz jedno strumieniowy SMART+ JS90-2,5-02 R80 DN15 ciepła woda 60-3962103-D76POWOGAZPOWOGAZ Wodomierz jedno strumieniowy SMART+ JS90-2,5-02 R80 DN15 ciepła woda 60-3962103-D76Smart+ jest jednostrumieniowym, suchobieżnym wodomierzem przeznaczonym do pomiaru przepływu i ilości dostarczanej wody zimnej o temperaturze do 90°C. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym przystosowany jest do montażu nakładki radiowej umożliwiającej zdalny odczyt jego wskazań, a zarazem najlepiej zabezpieczonym wodomierzem suchobieżnym przed działaniem silnego pola magnetycznego. Konstrukcja wodomierza daje możliwość jego zamontowania w instalacjach wodociągowych zarówno w pozycji poziomej z liczydłem skierowanym ku górze (H), jak i w pozycji pionowej z liczydłem skierowanym na bok (V). Dzięki zastosowaniu obrotowego liczydła umożliwiającego łatwy odczyt wskazań bezpośrednio z tarczy wodomierza, doskonale sprawdza się w różnych pozycjach jego montażu.

ZASTOSOWANIE: Instalacje wodociągowe do wody zimnej o temperaturze do 90°C, stosowane w budownictwie jedno- i wielorodzinnym. Obrotowe liczydło, umożliwia łatwy odczyt wskazań wodomierza w przynależnych położeniach pracy. Zabudowa w przewodach (rurociągach) poziomych z liczydłem na górze (H↑) lub z boku (H→) oraz pionowych z liczydłem z boku (V).

CECHY PRODUKTU:Wiarygodność wskazań – spełnienie wymagań metrologicznych MIDŁatwość odczytu wskazań liczydłaLiczydło hermetyczne (o podwyższonej szczelności) odporne na zaparowanieBlokada obrotu mechanizmu zliczającego, przy obrocie o kąt większy niż 360°Zabezpieczenie przed mechaniczną ingerencją zewnętrznąZabezpieczenie ograniczające skutki zamarzania wodyDwustronnie łożyskowany wirnikKróciec wyjściowy korpusu wodomierza przystosowany jest do opcjonalnego zamontowania zaworka zwrotnegoDANE TECHNICZNE:Średnica nominalna DN: 15 mmCiągły strumień objętości Q3: 2,5 m3/hMaksymalny strumień objętości Q4: 3,125 m3/hPróg rozruchu: 8 dm3/hStosunek Q2 /Q1: 1,6Klasa temperaturowa (nominalna temperatura pracy): T90Klasy odporności na profil przepływu: U0, D0Zakres wskazań: 105 m3Dokładność wskazań: 0,00005 m3Ciśnienie maksymalne: 1,6 MPaMaksymalna strata ciśnienia przy Q3: 63 kPaDopuszczalny błąd graniczny w zakresie: Q2 ≤ Q ≤ Q4: ± 3Dopuszczalny błąd graniczny w zakresie: Q1 ≤ Q < Q2: ± 5Gwint króćca wejścia i wyjścia: G 1"Masa (bez elementów przyłączeniowych): 0,5 kgLEGENDA DO RYSUNKU TECHNICZNEGO:G: 1"H: 68,5 mmL: 110 mmD: 72 mmKod u producenta: 60-3962103-D76
