Sterownik zgrzewarki punktowej 40A NY-D01

Opis

Sterownik zgrzewarki punktowej 40A NY-D01Zestaw do budowy zgrzewarki do ogniw akumulatorowych typu 18650.

Do budowy potrzebny będzie transformator np. z mikrofali. Uzwojenie wtórne takiego transformatora należy usunąć i przewinąć 2-3 zwoje przewodem ok 25mm2.

Czas regulowany jest w zakresie od 0,02 do 1 sekundy. Moc natomiast w procentach od 30 do 100% mocy dołączonego transformatora.

Maksymalny prąd, którym może sterować moduł do 40A. Oznacza to, że można bezpiecznie użyć transformatora o mocy aż 2000W. Transformatory od mikrofalówek mają typowo między 800, a 1000W.

Nastawy sterownika widoczne są na dołączanym panelu. Panel posiada dwa wyświetlacze, które pokazują aktualne nastawy czasu i mocy.

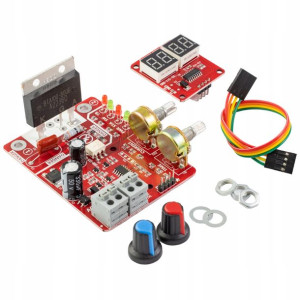

Lewy wyświetlacz w kolorze zielonym pokazuje czas zgrzewania. Czas pokazywany jest jako wielokrotność 20ms. Przykładowe nastawy:01 x 20 ms = 20 ms (0,02 s)05 x 20 ms = 100 ms (0,1 s)10 x 20 ms = 200 ms (0,2 s)50 x 20 ms = 1000 ms (1 s)Prawy wyświetlacz pokazuje nastawę mocy (od 30% do 100%) i jest w kolorze czerwonym.1️⃣ Zasilanie 230V z sieci2️⃣ Transformator 9-12V AC do zasilenia sterownika3️⃣ Przycisk nożny do wyzwalania zgrzewu4️⃣ Transformator np. mikrofalówki z przewiniętym uzwojemien wtórnym. Np 2 zwoje przewodem 25mm25️⃣ Uzwojenie wtórne podłączone do elektrod6️⃣ Przewód do wyświetlacza z zestawuW ZESTAWIE STEROWNIKA ZGRZEWARKI NY-D01 ZNAJDUJĄ SIĘPłyta główna sterownika NY-D01Płytka z wyświetlaczamiPrzewód do podłączenia wyświetlaczaNakładki na potencjometryNakrętki i podkładki do montażu potencjometrów
