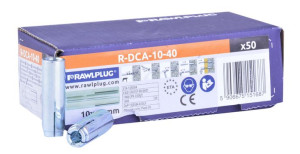

Rawlplug Tuleja Rozprężna M10/12x40 R-dca 50szt

Opis

RAWLPLUG TULEJA ROZPRĘŻNA M10/12X40 R-DCA 50SZTKotwa tulejowa z gwintem wewnętrznym do prostej instalacji wbijanej.

Cechy charakterystyczne:Wewnętrznie gwintowana do użycia z prętem gwintowanym lub śrubą.

Łatwa w instalacji przy użyciu młotka i pobijaka.

Nacięta tuleja z wewnętrznym klinem ułatwiają osadzenie i rozpór.

Wysoka wydajność w betonie zarysowanym i niezarysowanym potwierdzona przez ETA.

Produkt posiada Europejska Ocenę Techniczna do zakotwień wielopunktowych.

Produkt rekomendowany do aplikacji z wymaganą odpornością ogniową.

Produkt został przetestowany do zakotwień konstrukcyjnych.

Materiał podłoża:Beton zarysowany C20/25-C50/60,Beton niezarysowany C20/25-C50/60,Beton niezbrojony,Beton zbrojony.

Aplikacje:Systemy rurociągów,Systemy wentylacyjne,Instalacje tryskaczowe,Koryta kablowe i przewody,Kraty.

Instrukcja montażu:Wywiercić otwór o wymaganej średnicy i głębokości.

Usunąć zwierciny i dokładnie wyczyścić otwór za pomocą pompki.

Włożyć kotwę do otworu i dobić ją młotkiem aż do zrównania z podłożem.

Uderzając młotkiem w specjalny pobijak rozprężyć kotwę w otworze.

Przyłożyć element mocowany, wprowadzić śrubę lub pręt gwintowany i dokręcić z wymaganym momentem obrotowym.

Zalecenia montażowe:Średnica otworu w podłożu (d0): 12mmŚrednica otworu elementu mocowanego (df):12mmMax. moment dokręcający (T inst.): 22NmMin. głębokość otworu w podłożu (h0): 42mmMinimalna głębokość osadzenia łącznika (hnom): 40mmMin. grubość podłoża (hmin): 80mmMin. rozstaw: 200mmMin. odległość od krawędzi: 150mmParametry:Średnica (d): 10mmŚrednica zewnętrzna kotwy (d nom): 12mmDługość (L): 40mmDługość gwintu wewnętrznego (Lg): 19mmIlość: 50sztKod produktu: R-DCA-10-40
