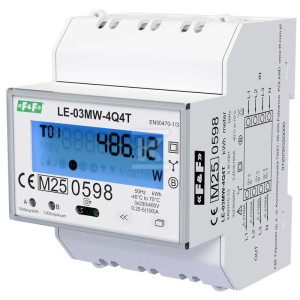

Licznik energii elektrycznej LE-03MW-4Q4T - trójfazowy, czterokwadrantowy pomiar energii, obsługa 4-taryf TOU

Opis

Pomiar BezpośredniInstalacja 3-fazowa, 4-przewodowaNapięcie znamionowe3×230/400 V ACPrąd bazowy5 APrąd maksymalny100 ACzęstotliwość znamionowa50 HzKlasa ochronności izolacjiII klasaObudowatworzywo PC+ABS (samogasnące)Klasa warunków środowiskowych - mechanicznychM1Klasa warunków środowiskowych - elektromagnetycznychE2Pobór własny licznika?12 VA; 1 WStała licznika1000 imp/kWh (kVArh)Prędkość transmisji9600*, 19200, 38400, 115200 bpsParzystośćNONE, ODD, EVENBity stopu1, 2WyświetlaczLCD podświetlany (kolor niebieski)Wilgotność (bez kondensacji)?95%Sygnalizacja sczytywania2× LED czerwonaPrzeciążalność30×lmax/10 msIzolacja4 kV/1 min.; 6 kV/1,2 µsTemperatura pracy-40÷70°CPrzyłącze - obwody mocyzaciski śrubowe 2,5÷25 mm2; moment dokręcający (max) 2,5 NmWymiary4 moduły ( (71,5 mm)Stopień ochronyIP20Stopień ochrony - frontIP 51Temperatura przechowywania-40°C÷70°CWyjścia impulsowe2Dokładność pomiaru - energia bierna (IEC62053-23)klasa 2Montaż wewnętrzny (zalecana obudowa)IP 51Dokładność pomiaru - napięcie0,5%Dokładność pomiaru - prąd0,5%Dokładność pomiaru - częstotliwość0,2%Deklaracja MID0598/MID/B/25/135Prąd minimalny0,25 AMinimalny prąd detekcji0,02 AOdporność na wibracje2g (10-50 Hz, według IEC60068-2-6)Wysokość montażudo 2500 m n.p.m.

Kategoria instalacjiCAT IIIZakres pomiarowy napięcia (L-N)176÷276 V ACDokładność pomiaru moc czynna, bierna, pozorna1%Dokładność pomiaru-energia czynna (EN50470-1/3)klasa BZakres wskazań licznika0÷999999,99 kWh/kVArhWyjścia impulsowe-typotwarty kolektor (OC)Wyjście impulsowe 1-stała impulsowania100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000*, 1200, 1500, 1600, 2000, 2400, 3000, 3200/kWh (kVArh)Wyjście impulsowe 1-czas impulsu50÷80 msWyjście impulsowe 2-stała impulsowania100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000*, 1200, 1500, 1600, 2000, 2400, 3000, 3200/kWh (kVArh)Wyjście impulsowe 2-czas impulsu50÷80 msKomunikacja-interfejsModbus RTUMontaż zewnętrzny ( wymagana obudowa)IP 54Komunikacja-adres1*÷247Komunikacja-portRS-485Przyłącze-komunikacja, wyjścia impulsowezaciski śrubowe 0,5÷1,5 mm2; moment dokręcający (max)0,4 NmWyjścia impulsowe-maksymalne napięcie27 V DCWyjścia impulsowe-maksymalny prąd27 mA
