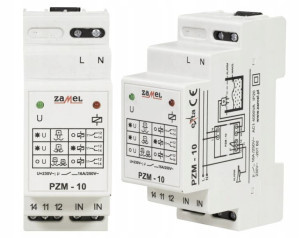

ZAMEL Przekaźnik zalania bez Sondy EXTA SZH-03

Opis

Przekaźnik zalania PZM-10 do sondy SZH-03ZAMEL PZM-10Układ może być wykorzystany do alarmowania o pojawieniu się wody w miejscach narażonych na zalanieMożliwość przedłużenia przewodu sondy do 500 mMożliwość szeregowego lub równoległegołączenia sondWyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 AZewnętrzna sonda zalania separowana galwanicznieOdporność na fałszywe wskazanieKontrolka napięcia zasilania zielona dioda LEDKontrolka stanu przekaźnika (wykrycia obecności płynu) czerwona dioda LEDObudowa dwumodułowa na szynę TH35Zestaw zawiera:Przekaźnik zalania do sondy SZH-03 PZM-10Instrukcję obsługi w języku polskimInstrukcja obsługi do pobrania poniżej w "Dodatkowych informacjach"Przekaźnik zalania PZM-10 służy do wykrywania obecności płynów przewodzących (np. woda) na wysokości zamontowanej sondy zalania (SZH-03).

Stosowany może być również w układach sterowania i kontroli poziomu płynów.

Zewnętrzna sonda zalania jest separowana galwanicznie, co zapewnia niezawodność i bezpieczeństwo pracy urządzenia.

Współpraca z sondami zalania SZH-03 (dostępne na innych naszych ofertach)Wygląd:zacisk zasilania LKontrolka napięcia zasilaniaZaciski wyjściowe przekaźnika (14,11,12)Zaciski zasilania NKontrolka stanu przekaźnikaZaciski sondy zalania IN, INŁączenie sond:A - Przekaźnik zadziała w przypadku zalania wszystkich sondB - Przekaźnik zadziała w przypadku zalania którejkolwiek z sond.

Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem,wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PZM – 10 w rozdzielni na szynie TH 35.

Zamocować sondę zalania (SZH03) w zbiorniku na wysokości odpowiadającej maksymalnemu poziomowi płynu.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilaniaDane techniczne:Zaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Kontrolka napięcia zasilania: dioda LED zielonaCzęstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 10 mAZaciski sondy zalania: IN, INSonda zalania: zewnętrzna (SZH-03)Maksymalna długość przewodu sondy: 500 mKontrolka stanu przekaźnika: dioda LED czerwonaParametry styków przekaźnika: 1NO/NC 16 A / 250 V AC1 4000 VALiczba zacisków przyłączeniowych: 7Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 2 kV (PN-EN 61000-4-5)Wymiary: dwumodułowa (35 mm) 90x35x66 mmWaga: 0,29 kgZgodność z normami: PN-EN 60730-1, PN-EN 60730-2-15, PN-EN 61000-4-2,3,4,5,6,11
