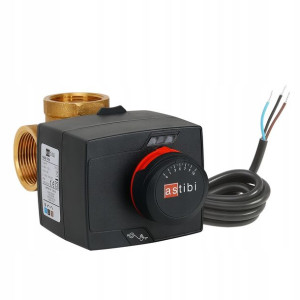

Zawór 3 Drogowy 1 Cal Afriso Siłownik 3-pkt Astibi
Opis
Przedmiotem oferty jest:Zestaw regulacyjny 1" z siłownikiem ASTIBISiłownik elektryczny SWD 543 2 generacji, 3-punktowy, 230 V AC, 120 s, 6 Nm, ASTIBIZawór mieszający 3 drogowy 1 cal ARV AFRISOZestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.
Zestawy składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego oraz najpopularniejszego siłownika elektrycznego SWD 543 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).
Zawór i siłownik montowane są ze sobą na zatrzask w innowacyjnym systemie Click.
Siłownik montujemy poprzez nasunięcie go na zawór z adapterem w dogodnej dla nas pozycji. Zsunięcie siłownika z zaworu możliwe jest po naciśnięciu i przytrzymaniu przycisku zwalniającego mechanizm blokujący.1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznychDane techniczne siłownika :napięcie zasilania: 230 V ACczas obrotu o 90°: 120 sekundmoment obrotowy: 6 Nmrodzaj sterowania: 3-punktowe1. Ośmiokątne powierzchnie pod klucz - Ośmiokątne powierzchnie pod klucz hydrauliczny to łatwiejszy montaż zaworu na instalacji2. Wskaźnik położenia zawieradła zaworu - Pogrubiona część pokrętła zaworu określa położenie zawieradła wewnątrz zaworu. Ułatwia to nastawę i kontrolę poprawności pracy zaworu.3. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie zaworem w trybie ręcznym.4. Dwustronna skala - Skala na nowych zaworach ARV ProClick i siłownikach ARM ProClick nadrukowana jest dwustronnie. Z jednej strony z podziałką „od 0 do 10”, z drugiej „od 10 do 0”. Pozwala to na montaż zaworu w różnych pozycjach.
Dane techniczne zaworu :DN: 25Kvs: 10 m³/hprzyłącze: Rp1''maksymalna temperatura: 110°Cmaksymalne ciśnienie zaworu: 10 barmateriał korpusu: mosiądzPrzykładowe schematy montażowe :
