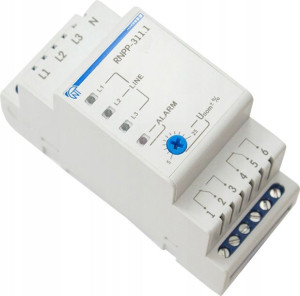

Przekaźnik Napięciowy Napięcia 3-faz Rnpp-311.1

Opis

PRZEKAŹNIK NAPIĘCIOWYRNPP-311.1 NOVATEK ELECTRO(TRÓJFAZOWY)DANE TECHNICZNE:Znamionowe napięcie liniowe/fazowe w sieci - 230/400VCzęstotliwość sieci - 45 – 55HzZawartość harmonicznych (niesinusoidalność) napięcia zasilającego - EN 50160:2014Zakres regulacji progu zadziałania dla Umах/ Umin (w procentach od napięcia znamionowego) - 5 – 25Stałe opóźnienie zadziałania przy Umax - 12sStałe napięcie zadziałania w przypadku asymetrii faz - 60sStały czas zadziałania przy Umax - 1,5s (0,1– opcja)Stały czas zadziałania w przypadku zaniku jednej z faz - 1,5s (0,1– opcja)Czas SPZ po przywróceniu parametrów napięcia* - 5sHistereza napięciowa - 5-6VDokładność określenia progu zadziałania przy zmianie napięcia [V], nie większa niż - 3Napięcie, przy którym przekaźnik zachowuje sprawność działania - 95 – 450VPobór mocy (bez podłączonego odbiornika), nie przekraczający - 3,0WKlasa klimatyczna wg GOST - NC 3.1Stopień ochrony panelu przedniego - IP40Stopień ochrony listwy zaciskowej - IP20Trwałość łączeniowa przy obciążeniu 5 A, nie mniejsza niż [cykli] - 100000Napięcie znamionowe izolacji - 450VZnamionowe wytrzymywane napięcie impulsowe - 4kVPrzekrój przewodów do podłączenia pod zaciski - 0,5 – 2mm²Moment dokręcania śrub zacisków [Н*m] - 0,4Wymiary gabarytowe (rys.1), H*B*L - 90,2*36*64,5mmPrzekaźnik kontroli napięcia, symetrii i kolejności faz RNPP-311.1 jest przeznaczony do odłączenia obciążenia 400 V 50 Hz w przypadku:– niedopuszczalnych wahań napięcia w sieci trwających nie mniej niż 0,02 s;– zakłóceń symetrii amplitudowej napięcia sieciowego (asymetrii faz);– zanikiem, nieprawidłową kolejnością faz oraz załączeniem dwóch faz jednocześnieRNPP-311.1 dokonuje ciągłej kontroli wartości napięć w sieci trójfazowej, porównując je z wartościami ustawionymi przez użytkownika za pomocą regulatora U nom±%. Przekaźnik wyłącza odbiornik, jeżeli wartość napięcia przekracza progi ustawione przez użytkownika. RNPP-311.1 posiada jedną połączoną regulowaną nastawę zadziałania dla maksymalnego/minimalnego napięcia. Np.: w pozycji 10% urządzenie zadziała w przypadku wzrostu/spadku napięcia na 10% od znamionowego. Dostępne tryby pracy przekaźnika: normalny tryb pracy; tryb awaryjny; tryb opóźnienia czasu SPZ.
