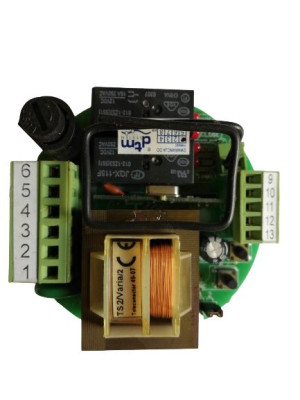

Centrala Dtm VARIA R230 sterownik napędu rolety

Opis

Centrala sterująca napędu rolety VARIA R230 DTM SYSTEMSterownik VARIA R230 umożliwia zarówno zdalne, jak i ręczne sterowanie pracą jednego siłownika rolety, kraty, itp. Sterowniki VARIA można łączyć w grupy dzięki czemu możliwe jest sterowanie wieloma roletami z jednego miejsca, a wygodna funkcja jednoznacznego otwierania i zamykania umożliwia łatwą synchronizację i sterowanie grupą sterowników przy pomocy jednego przycisku.

VARIA R230 zasilany jest napięciem sieciowym 230V 50Hz, co umożliwia bezproblemowe dołączenie większości dostępnych na rynku siłowników, zawierających jednofazowy silnik prądu przemiennego o dwóch kierunkach obrotu. Sterownik posiada wbudowany odbiornik radiowy współpracujący z nadajnikami serii DTM433MHz, które nie wchodzą w skład zestawu. Układ zdalnego sterowania wykorzystuje kod dynamicznie zmienny KEELOQ®.

Kompaktowa obudowa umożliwia umieszczenie pod tynkiem lub w kasecie rolety.

Współpracuje z urządzeniami serii DTM433MHz.

Sterowanie pilotem radiowym i ręcznym włącznikiem chwilowym.

Dowolność w przypisywaniu funkcji sterownika do przycisków pilota.

Parametry podstawowe:zasilanie: 230VAC 50 Hz ±10%pobór mocy w stanie spoczynku: 2VApojemność pamięci pilotów: 15, każdy o indywidualnym numerze w pamięcitemperatura pracy (min./max.): -20°C +55°Cgabaryty zewnętrzne obudowy (szer. x głęb. x wys.): 89x89x52 mm (obudowa natynkowa)sposób montażu: obudowa natynkowa lub puszka instalacyjna o średnicy 88 mm i gł. 40 mmwaga: 0,17 kgElementy wykonawcze:wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość): 230V AC / 600W / brak / 1wejście ręcznego sterowania OTWIERA (otwieranie-stop): typu NOwejście ręcznego sterowania ZAMYKA (zamykanie-stop): typu NOwejście ręcznego sterowania STOP: typu NCwejście ręcznego sterowania KROK ZA KROKIEM (otwiera-stop-zamyka-stop): typu NOregulacja czasu otwierania i zamykania: 1 sek. do 255 sek. (z dokładnością do 1 sek.)Parametry radiowe:moduł radiowy: zintegrowany, superheterodynowy, zapewniający wysoką niezawodność, powtarzalność i odporność na zakłócenia radiowezabezpieczenie transmisji: 64-bitowy kod dynamicznie zmienny Keeloq®rodzaj modulacji / częstotliwość: ASK / 433,92 MHzimpedancja wejściowa anteny: 50Ωantena: wewnętrzna, zaciski do podłączenia anteny zewnętrznejPozostałe parametry:komórka pamięci: zawiera dane na temat każdego pilota i jego konfiguracji (przypisanie funkcji do przycisków)mikrokontroler: Microchip, 8-bitowy z rodziny PIC12pamięć konfiguracji urządzenia: nieulotna, układ scalony EEPROM mocowany w podstawce (udogodnienie przy serwisowaniu)ochrona przed krytycznymi zdarzeniami: Watch Dog, Power On Reset, bezpiecznik topikowy w układzie zasilania silnika, bezpieczniki polimerowe w układzie zasilania sterownika i w obudowie zasilania akcesoriów, warystor na wejściu zasilania sieciowegoFunkcjonalność:interfejs użytkownika: sprzętowy interfejs zrealizowany na pięciu diodach LED i dwóch przyciskach, obsługujących proste menupomijanie kroku STOP po samoczynnym, zatrzymaniu siłownika, w trybie KROK ZA KROKIEM: takfunkcja jednoznacznego otwierania i zamykania: tak, na wejściu ręcznego sterowania KROK ZA KROKIEMczas zwłoki przy nagłej zmianie kierunku ruchu: tak, 1 sek.konfiguracja pilota: możliwość przypisania dowolnej z czterech funkcji (OTWIERA, STOP, ZAMYKA, KROK ZA KROKIEM) do dowolnego przyciskumożliwość kasowania całej pamięci: takmożliwość kasowania pojedynczego pilota: tak, konieczność posiadania usuwanego pilota
