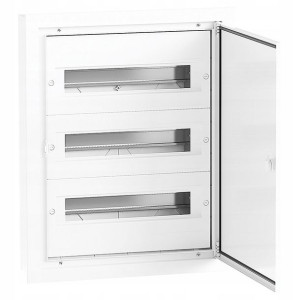

Rozdzielnica Podtynkowa Darp-48s 3x16 Ip54 9.316

Opis

Elektro-Plast, Rozdzielnica Podtynkowa DARP-48S QUITELINE (3x16), drzwi aluminiowe lakierowane, etykiety opisowe, aluminiowa szyna TH (euroszyna), IP54, (9.316)Dane techniczne:Numer katalogowy: 9.316Symbol produktu: DARP-48STyp: 3x16Kolor: BiałyDrzwi rozdzielnicy: białe aluminiumNapięcie robocze: 230/400VNapięcie izolacji: 690VACPrąd znamionowy: 63ATemperatura pracy: od -25°C do 55°CZacisk PE: takZacisk N: takIlość modułów: 48Ilość rzędów: 3Ilość modułów w rzędzie: 16Zakres wysokości modułów: 68-75mmOdporność na uderzenia: IK07Stopień ochrony: IP54Klasa ochronności: IIIlość szyn TH: 2Typ zamknięcia: pokrętłoSposób montażowy: podtynkowyPłyta montażowa: nieWymiary:Długość: 520mmSzerokość: 400mmGłębokość: 90mmRozdzielnice Podtynkowe DARPLinia: z drzwiami lakierowanymi aluminiowymi, IP54, seria QuitelineOptymalna głębokość na 125mm idealnie wpasowuje się w potrzeby budownictwa mieszkaniowego, komercyjnego lub przemysłowego.

W ofercie znajduje się 6 rozdzielnic, 2, 3, 4, 5, 6 i 7 rzędowe (aż 24 moduły w jednym rzędzie), co pozwala zapewnić miejsce nawet na 168 modułów.

Na szczególną uwagę zasługują wyjmowane aluminiowe szyny TH (na sankach), pod którymi znajduje się 29mm na swobodne poprowadzenie przewodów.

Funkcjonalność i bezpieczeństwo podnoszą izolowane szyny zbiorcze N+PE, do których jest łatwy dostęp.

Wysoką odporność i estetykę zapewniają wykonane z aluminium ramki, drzwi, konstrukcja wsporcza z szynami TH35 a nawet wkręty wykonane ze stali nierdzewnej.

Podstawa i maskownice wykonane są z wysokiej jakości polistyrenu. Regulowane ramki pozwalają dopasować produkt do różnych grubości tynku, wylewane uszczelki zapewniają stopień ochrony IP54, całość jest polakierowana na biało (RAL 9010).

Rozdzielnice DARP z serii QUITELINE posiadają II klasę ochronności, odporność na uderzenia IK07.

W zestawie znajduje się instrukcja montażu oraz karty do opisów obwodów, jako wyposażenie dodatkowe dostępne są zamki metalowe (indywidualne lub powtarzalne) oraz zamek z tworzywa typu trójkąt.

Rozdzielnice spełniają wymagania normy PN-EN 62208:2011. Maksymalny dopuszczalny prąd znamionowy wynosi 125A.

Rysunek Techniczny - Rozdzielnica Podtynkowa DARP-48S QUITELINE (3x16), drzwi aluminiowe lakierowane, etykiety opisowe, aluminiowa szyna TH (euroszyna), IP54
