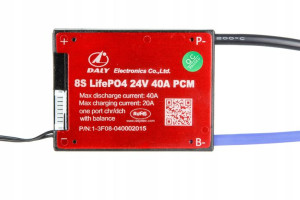

Pcm-f08s40 Dly Dla 25,6v / 40a Do Li-fepo4 (8s)

Opis

PCM układ zabezpieczenia dla akumulatora Li-FePO4 25,6V 40A 8S z układem balansującym i czujnikiem temperaturyUkład zabezpieczający ogniwa przed przeładowaniem, nadmiernym rozładowaniem i zwarciem. Dedykowany dla pakietu akumulatorów litowo-żelazowo-fosforanowych (Li-FePO4) dla 8 ogniw w szeregu. W układzie PCM zamieszczony jest system balansujący ogniwa. Balansowanie ogniw polega na poprawie wydajności baterii, zwiększenie całkowitej pojemności pakietu oraz jego żywotności. Jest to działanie konieczne, ponieważ poszczególne ogniwa, nawet dostarczane przez tego samego producenta, mogą różnić się między sobą pod względem poziomu maksymalnego rozładowania, pojemności, impedancji oraz charakterystyki temperaturowej. Skutkuje to różnym poziomem ich naładowania, co z kolei wpływa na całkowitą pojemność baterii - na przykład część ogniw w niezbalansowanej baterii może się rozładowywać lub ładować szybciej niż pozostałe. Dlatego balansowanie ogniw jest zwykle zalecane już w przypadku baterii z co najmniej trzema ogniwami, a w przypadku większej ich liczby staje się koniecznością.

Układ posiada wyprowadzony na zewnątrz czujnik temperatury (termistor). Czujnik jest zabezpieczeniem termicznym wykrywającym temperaturę pakietu akumulatorów podczas ładowania. Jeśli temperatura osiągnie zbyt wysoki poziom, następuje odcięcie zasilania.

Przed podłączeniem układu PCM upewnij się, że pakiet akumulatorów nie jest uszkodzony. Podłącz akumulator z 8 ogniwami połączonymi szeregowo. Różnica napięć pomiędzy ogniwami powinna wynosić nie więcej niż 0.05V, różnica rezystancji ogniw, powinna wynosić nie więcej niż 5mΩ, a różnica pojemności ogniw jest mniejsza niż 30mAh. Do podłączenia akumulatora użyj przewodów dołączonych do PCM.

Dane techniczne PCM:zabezpieczenie przed przeładowaniem pojedynczego ogniwa: 3,65V ± 0,05Vzabezpieczenie przed rozładowaniem dla pojedynczego ogniwa: 2,5V ± 0,1Vnapięcie balansujące dla pojedynczego ogniwa: 3,65V±0,05Vmaksymalny prąd ciągły ładowania: 20Amaksymalny prąd ciągły rozładowywania: 40Azabezpieczenie nadprądowe: 120±20Apobór prądu układu kontrolującego: max. 100µAczujnik temperatury: odcięcie zasilania przy 65ºC lub 70ºCzabezpieczenie przed zwarciemwymiary: długość: 80mm; szerokość: 61mm; grubość: 12mmNr katalogowy: 09588
