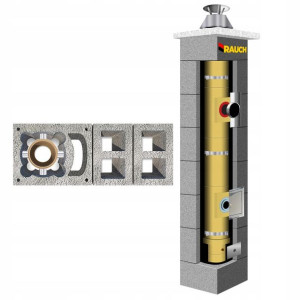

System kominowy RAUCH 4 m komin fi 140 do gazu

Opis

System: System kominowy RAUCH TURBO KERAMIKWysokość [m]: 10.00Średnica [mm]: 140Wentylacja [szt.]: 5ADługość [cm]: 97Szerokość [cm]: 36SYSTEM RAUCH TURBO KERAMIKRAUCH TURBO KERAMIK to powietrzno-spalinowy system kominowy przeznaczony do odprowadzania spalin z nowoczesnych kotłów z zamkniętą komorą spalania, kondensacyjnych jak i TURBO, opalanych gazem lub olejem opałowym.

Z uwagi na możliwość podłączenia więcej niż jednego kotła do komina polecany jest do domów jedno jak i wielorodzinnych. Może pracować przy nadciśnieniu do 200Pa. W systemie tym zastosowane zostały najwyższej jakości niemieckie wkłady ceramiczne, które zapewniają możliwość odprowadzenia spalin do 200°C (klasa T200 P1 W2 050). Są one odporne na działanie wilgoci i agresywnych kwasów zawartych w spalinach.

System kominowy RAUCH TURBO KERAMIK posiada europejski certyfikat CE zgodny z normami EN 13063-2, EN 13063-3.

Powstający w kominie kondensat w całości odprowadzany jest do zbiornika, który występuje w postaci głębokiej misy, a stamtąd do kanalizacji. Powietrze zasilające komorę spalania, doprowadzane jest poprzez obudowę komina, w kierunku przeciwnym do gazów spalinowych, dzięki temu jest ono ogrzewane co ogranicza straty energii, a jednocześnie zwiększa sprawność podłączonego urządzenia grzewczego.

Obudową komina są pustaki keramzytobetonowe, wykonane zgodnie z normą EN:12446. Odznaczają się wysoką izolacyjnością termiczną oraz trwałością.

Komin RAUCH TURBO KERAMIK posiada wszystkie niezbędne elementy do jego montażu, które zostały wyszczególnione na schemacie.

Daszek do stożka ze stali kwasoodpornejNasada komina stożek(dyfuzor) ze stali kwasoodpornejPustaki keramzytobetonowe (obudowa komina) w klasie LB5Trójnik podłączeniowyRury ceramiczne (w klasie T200)Trójnik rewizyjnyZbiornik odpływu kondensatuCzapa betonowaObejma centrującaKlej do łączenia elementów ceramicznychPłyta czołowa kwasoodporna z uszczelką Ø100 - Ø125mmUszczelka spalinowa Ø60mm, Ø80mmDekielek z uszczelkąDrzwiczki kominowe izolowanePrzesłona odpływu kondensatu(1) DASZEK + (2) STOŻEK ZE STALI KWASOODPORNEJ, CHROMONIKLOWANEJ - kompletne kwasoodporne zakończenie górne z wyrzutem spalin i czerpnią powietrza.(3) PUSTAKI KERAMZYTOBETONOWE charakteryzują się wysoką trwałością oraz ognio- i mrozoodpornością.

Każdy z pustaków posiada otwory umożliwiające dozbrojenie w przypadku, gdyby było to zalecane z powodu wysokości ponad dachem. W tym celu możemy użyć pręty żebrowane o maksymalnej średnicy Ø12mm lub pręty gwintowane, skręcane m 8, a następnie zalać rzadkim betonem.

Wysokość każdego pustaka wynosi 24cm. Do wybudowania 1 metra komina zużywa się 4szt, łączone zaprawą cementowo-wapienną o grubości spoiny od 10-15mm.

Wszystkie pustaki zgodne są z normą EN12446. acji.

Elementy ceramiczne jednego z największych, niemieckich producentów w klasie (T200 P1 W2 050), zapewniają możliwość odprowadzenia spalin w temperaturze do 200°C.

Wysoka odporność na ścieranie (≤ 0,03kg/m³), wytrzymałość na ściskanie (≥10MN/m²) oraz wyjątkowo gładka powierzchnia wewnętrzna zapewniają właściwy ciąg przez cały okres użytkowania. Wkłady ceramiczne wykonane są z prasowanej pod ciśnieniem ceramiki szamotowej, wypalanej w temperaturze 1200 °C, co powoduje, że ma ona wyjątkowo gładką, nienasiąkliwą powierzchnię.(4) TRÓJNIK PODŁĄCZENIOWY(5) RURY CERAMICZNE tzw. przewody kominowe(6) TRÓJNIK WYCZYSTKOWY (7) ZBIORNIK ODPŁYWU KONDENSATU w formie misy z syfonemSystem zawiera zbrojoną, (8) BETONOWĄ PŁYTĘ PRZYKRYWAJĄCĄ, zapewniającą swobodny ruch ceramiki podczas eksploatacji. Zabezpiecza ona komin przed warunkami atmosferycznymi, łącznie z kanałami wentlacyjnymi, w zależności od konfiguracji komina.(9) OBEJMY STABILIZUJĄCO-CENTRUJĄCE ZE STALI KWASOODPORNEJ – centrują i stabilizują wkład ceramiczny w pustaku.(11) PŁYTA CZOŁOWA KWASOODPORNA z uszczelką (przyłącze powietrza).(10) KLEJ stosowany przez producenta wyżej wymienionej ceramiki gwarantuje mocne żaro i kwasoodporne połączenie.

USZCZELNIACZ SILIKONOWY w formie tubki z silikonem.(12) USZCZELKA SPALINOWA Ø60mm, Ø80mm uszczelnia przyłącze podłączenia kotła z kominem.(13) DEKIELEK Z USZCZELKĄ zabezpiecza wlot do trójnika wyczystkowego.(14) WYSOKIEJ JAKOŚCI IZOLOWANE DRZWICZKI KOMINOWE Z KLUCZYKIEM, gwarantują bezpieczeństwo oraz szczelność przewodu kominowego.(15) PRZESŁONA służy do zamknięcia otworu odpływu kondensatu.
