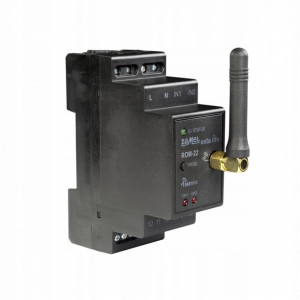

Radiowy odbiornik 2-kan. ROM-22 Zamel Exta Life
Opis
RADIOWY ODBIORNIK 2-KANAŁOW EXTA LIFEZAMEL ROM-22Radiowy odbiornik modułowy ROM-22 to element końcowy systemu EXTA LIFE, który umożliwia niezależne sterowanie dwoma dowolnymi urządzeniami / obwodami. Wyjścia stanowią dwa przekaźniki ze stykami przełącznymi (NO/NC) o maksymalnej obciążalności 10A. Daje to możliwość sterowania obwodami niskonapięciowymi (na przykład 12/24 V AC/ DC) oraz wysokonapięciowymi (230 V AC). Odbiornik sprawdza się także przy zdalnym wyzwalaniu innych urządzeń. Z powodzeniem można go wykorzystać przy podawaniu sygnałów sterujących. ROM-22 nadaje się także do sterowania elektrozaworami w systemach ogrzewania. Komunikacja dwukierunkowa pomiędzy odbiornikiem a kontrolerem sprawia, iż aktualny stan każdego kanału odbiornika jest wskazywany w aplikacji mobilnej. Dzięki komunikacji dwukierunkowej możliwa jest także zmiana wybranych parametrów odbiornika oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. Odbiornik poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Konfigurowalne wejścia przewodowe zwiększają funkcjonalność sterowania. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. Urządzenie przeznaczone jest do montażu w szafach rozdzielczych na szynie TH35 (DIN). Odkręcana antena umożliwia dołączenie anteny zewnętrznej.
Cechy:znamionowe napięcie zasilania 230 V AC,kompatybilny z kontrolerem oraz nadajnikamisystemu EXTA LIFE,2 kanały wyjściowe (2 x styki przełączne beznapięciowe NO/NC),transmisja dwukierunkowa – wskazanie aktualnego stanu każdego wyjścia w aplikacjiprogramowalny stan wyjść po zaniku napięcia zasilającego,2 programowalne wejścia zewnętrzne,możliwość podłączenia łączników monostabilnych lub bistabilnych,4 tryby pracy przy współpracy z nadajnikami (załącz/wyłącz, bistabilny, monostabilny, czasowy),2 tryby pracy przy współpracy z kontrolerem (załącz/wyłącz, czasowy),czas programowany niezależnie dla nadajników radiowych, wejść zewnętrznych i kontrolera,czasy przypisywane niezależnie dla każdego z wyjść,możliwość zdalnej aktualizacji oprogramowania.
Dane techniczne:Znamionowe napięcie zasilania 230 VACCzęstotliwość znamionowa 50 / 60 HzZnamionowy pobór mocy czuwanie: 0,65 W, włączony jeden kanał: 1,3 W, włączone dwa kanały: 1,9 WTransmisja radiowa – pasmo ISM 868 MHz (868,50 MHz)Sposób transmisji dwukierunkowa - 9600 bpsMoc maksymalna 14 dBm (25 mW)Kodowanie algorytm oparty o klucz 128 bitowyZasięg działania do 300 m w terenie otwartymSygnalizacja transmisji / programowania tak – dioda LED zielona (STATUS)Sygnalizacja wybranego kanału / stan kanału tak – diody LED czerwone (CH1, CH2)Maksymalna ilość sparowanych przycisków 96 par (w rozłożeniu na 2 kanały)Informacja o aktualnym stanie danego kanału tak – w aplikacji mobilnej EXTA LIFETryby pracy przy współpracy z nadajnikami systemu EXTA LIFE załącz/wyłącz, bistabilny, monostabilny, czasowyTryby pracy przy współpracy z kontrolerem EXTA LIFE załączenie, wyłączenie, czasowyIlość wejść zewnętrznych 2Współpraca z łącznikami* monostabilnymi (przyciski), bistabilnymiTryby pracy dla wejść zewnętrznych** załączenie, wyłączenie, bistabilny, monostabilny, czasowyZakres nastawy czasu*** 1 s ÷ 18 hIlość kanałów wyjściowych 2Parametry styków przekaźnika 2 x NO/NC 16A / 250 VAC (styki przełączne beznapięciowe)Maksymalna obciążalność wyjść 2 x 10 A / 250 VACLiczba zacisków przyłączeniowych 10 (przewody o przekroju do 2,5 mm2)Mocowanie obudowy szyna TH35 (DIN)Temperaturowy zakres pracy -10 do +55 °CStopień ochrony obudowy IP20Wymiary 90 x 35 x 66 mm (dwumodułowa)Waga 0,13 kg
