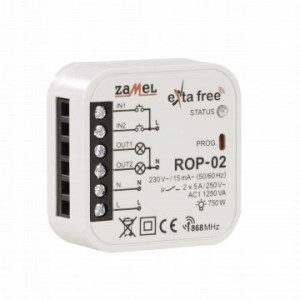

Radiowy odb. dopusz. 2-kanły 230V ROP-02 Exta Free

Opis

Radiowy odbiornik dopuszkowyZAMEL ROP-02Współpraca z nadajnikami bezprzewodowego systemu sterowania EXTA FREEJeden przekaźnik wyjściowy NO/NCSterowanie pracą oświetlenia, ogrzewania itd.

Łatwy montaż w puszce podtynkowej 60 mm5 trybów pracy: załączenie, wyłączenie, tryb monostabilny, bistabilny, czasowy (opóźnione wyłączenie)Duży zasięg działania aż do 230m w terenie otwartymSygnalizacja optyczna działaniaNiski pobór mocy, możliwość pracy ciągłejMożliwość zwiększenia zasięgu działania poprzez zastosowanie retransmitera RTN-01Radiowe odbiorniki dopuszkowe znajdują zastosowanie zarówno jako elementy do montażu w puszkach instalacyjnych podtynkowych i natynkowych, jak i jako urządzenia wykonawcze zabudowywane bezpośrednio w obudowach opraw oświetleniowych i innych odbiorników.

ROP-01 i ROP-02 umożliwiają pracę w 5 różnych trybach (załączenie, wyłączenie, tryb monostabilny, bistabilny, czasowy)DziałanieMonostabilny - przekaźnik działa tylko w czasie naciśnięcia przycisku nadajnika.

Bistabilny - (jeden przycisk) urządzenie cyklicznie zmienia stan przekaźnika po naciśnięciu zawsze tego samego przycisku.

Załącz - urządzenie włącza się po naciśnięciu przycisku.

Wyłącz - urządzenie wyłącza się po naciśnięciu przycisku.

Czasowy - urządzenie wyłącza się po zaprogramowanym czasie (tp) jednak można je wyłączyć przed upływem tego czasu. Czas wpisany przez producenta - 15 s.

MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Zamontować urządzenie ROP01 w puszce instalacyjnej.

Załączyć obwód zasilaniaDane techniczne:Znamionowe napięcie zasilania odbiornika: 230V ACCzęstotliwość: 868 MHzKodowanie: transmisja z adresacjąIlość kanałów odbiornika: 2Zasięg działania odbiornika: 230 m*Stopień ochrony odbiornika: IP20Maksymalny prąd przekaźnika: 5AMaksymalne napięcie przekaźnika: 250V ACMaksymalna moc przekaźnika: 1250 VAStyki: 1NO/NCKategoria użytkowania: AC1Wymiary: 47.5 x 47.5 x 20 mmWaga:40 g*Podany zasięg działania dotyczy przestrzeni otwartej, czyli warunków idealnych, bez przeszkód. Jeżeli pomiędzy nadajnikiem a odbiornikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu działania odpowiednio dla: cegła od 10 do 40%, drewna i gipsu od 5 do 20%, betonu zbrojonego od 40 do 80%, metalu od 90 do 100%, szkła od 10 do 20%. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.
