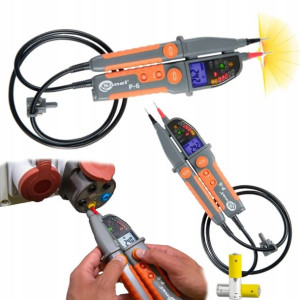

SONEL P-6 Wskaźnik Napięcia i Kolejności Faz LCD
Opis
Dwubiegunowy Tester NapięciaSonel WMGBP6 P-6✔️ Tester, który umożliwia kontrolę napięcia, ciągłości obwodu i kolejność faz.✔️ Wbudowana latarka i podświetlany wyświetlacz✔️ Zasilanie: Bateria✔️ Automatyczny pomiar napięcia przemiennego i stałego do 1000 V✔️ Wskazania dźwiękowe przy przekroczeniu napięć niebezpiecznych 50 V AC i 120 V DC✔️wskazania optyczne za pomocą wyświetlacza LCD✔️ Funkcja HOLD pozwala zatrzymać wynik pomiarowy.✔️ Jednobiegunowe wskazywanie obecności napięć powyżej 100 VW zestawie znajduje się: 1 szt. Dwubiegunowy Tester Napięcia Sonel P-6Końcówka nakręcana Ø4 mm (komplet 4 szt.)Końcówki nakładane (ograniczniki) 4 mm2 szt. baterie alkaliczne AAA / LR03Instrukcja obsługi w języku polskimKluczowe funkcje i atrybuty przyrządu serii P-6✔️ Identyfikacja fazy- unikatowa cecha wśród wskaźników napięcia z całego świata✔️ Sprawdzenie zadziałania wyłączników różnicowoprądowych- wykonanie testu wyłączników RCD w pełni kontrolowany sposób. Za pomocą przycisków na obu sondach użytkownik obniża impedancję wewnętrzną urządzenia.✔️ Wielozadaniowość i bezpieczeństwo- Zestaw końcówek pomiarowych, które ograniczają dostęp do metalowego ostrza do 4 mm, co zmniejsza ryzyko przypadkowego dotknięcia innego przewodnika podczas badań w wiązce przewodów.✔️ Pomiar rezystancji do 1999 omyBudowa Interfejsu1- Pojemnik ochronny końcówek sond pomiarowych2- Sonda pomiarowa L1/-3- Sonda pomiarowa L2/+4- Końcówki sond L1 i L25- Kontrolka obecności napięcia przemiennego6- Kontrolki polaryzacji napięcia stałego7- Kontrolki zgodności faz R- faza zgodnaL- faza odwrotna8- Kontrolki funkcyjne: wskaźnik ciągłości (R < 400 k), test diody9- Kontrolka testu RCD10- Przycisk wyzwalania testu RCD sondy L111- Przycisk wyzwalania testu RCD sondy L212- Dioda LED oświetlająca punkt pomiarowy13- Linijka diodowa14- Kontrolka pomiaru rezystancji15- Sygnalizacja napięcia niebezpiecznego (>50 V AC lub 120 V DC)16- Wyświetlacz LCD z odczytem oraz symbolami17- Przycisk funkcyjny: ✔️ Oświetlenia punktu pomiarowego i podświetlenia ekranu (nacisnąć krótko)✔️ Włączenie trybu uzgadniania faz (nacisnąć i przytrzymać przez 2 s)18- Przycisk HOLD✔️ Zatrzymanie odczytu na wyświetlaczu (nacisnąć krótko)✔️ Powrót do pomiaru ciągłego (nacisnąć krótko)✔️ Włączenie pomiaru rezystancji (nacisnąć długo (2 s))Test kolejności faz✔️ Podłączyć końcówkę sondy:L1 do domniemanej fazy L1, L2 do domniemanej fazy L2. ✔️ Chwycić mocno obie sondy L1 i L2 (uzyskanie sprzężenia pojemnościowego z ziemią).✔️ Wartość napięcia międzyfazowego wskazywana jest przez wyświetlacz✔️ Sygnalizacja kolejności faz poprzez zaświecenie ikon na wyświetlaczuFunkcja aktywna tylko przy sprawnych bateriach.
Kontrolki diodowe działają tylko w pomiarach napięcia przemiennego, lecz kolejność faz może być wyznaczana tylko w układach trójfazowych.
Pomiar można wykonywać również w rękawicach – trzeci biegun sprzężony jest pojemnościowo z sondą pomiarową L2 trzymanym przez użytkownika.
Tabela porównawcza wskaźników napięcia serii PZnaczenie symboli w tabelce obok 1- podświetlany wyświetlacz LCD2- test ciągłości obwodu3- test zadziałania RCD 10 mA / 30 mA4- wbudowana latarka5- jednobiegunowy wskaźnik fazy6- dwubiegunowy wskaźnik wirowania faz7- stopień ochrony IP658- pomiar rezystancji9- funkcja zatrzymania wskazań10- identyfikacja fazDANE TECHNICZNEOGÓLNE: Zasilanie miernika: 2 x LR03 AAA 1,5 V (zalecane ogniwa alkaliczne)Zakres częstotliwości pracy: 16…400 HzZakres pomiaru rezystancji: 1…1999 ΩWymiary: 275 x 82 x 36 mmSZCZEGÓŁOWE: min. czas przerwy po załączeniu na 30 s: 240 stest ciągłości: sygnał świetlny i dźwiękowy: dla R ≤ 400 kΩimpedancja wejściowa: ok. 300 kΩzakres testera kolejności faz:
