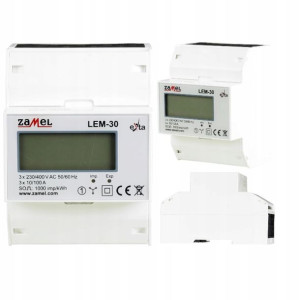

Licznik Prądu Trójfazowy Podlicznik Energii 100A

Opis

Licznik Energii Elektrycznej Cyfrowy 3 fazowy LCDZAMEL LEM-30✔️ Trójfazowy licznik energii✔️ Prąd maksymalny 100 A pomiar i wyświetlanie w kWh✔️ Dokładność pomiaru w klasie 1 Pomiar bezpośredni✔️ Wyjście impulsowe✔️ Wyświetlacz LCD✔️ Osłony zacisków i możliwość plombowania✔️ Obudowa czteromodułowa na szynę TH35Zestaw składa się z1 szt. Licznik Energii Elektrycznej Cyfrowy 3 fazowy LCD LEM-30Osłony na zaciskiInstrukcję obsługi w języku polskim➡️ Licznik LEM-30 z podświetlanym wyświetlaczem LCD służy do monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych, mierzy i wyświetla kWh.➡️ Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.➡️ Licznik z łatwością można zamontować w szafach elektrycznychlub podłączyć do zewnętrznego źródła zasilania.

WyglądWyświetlacz LCDZaciski wejściowe L1 (1), L2 (2), L3 (3), N (4)Sygnalizacja zliczania impulsówWyjście impulsoweZaciski wyjściowe L1 (5), L2 (6), L3 (7), N (8)Montaż i podłączeniePrzed przystąpieniem do czynności montażowych należy zapoznać się z instrukcją i zastosować się do wymagań dotyczących miejsca montażu.

Wszystkie prace montażowe należy przeprowadzać po wyłączeniu napięcia pomiarowego.

Należy używać tylko narzędzi izolowanych.

Używane przewody powinny przewodzić prąd o maksymalnym natężeniu zakładanym dla danego licznika.

Zamontować urządzenie w rozdzielnicy na szynie TH35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nie wolno dotykać zacisków łączeniowych licznika bezpośrednio gołymi rękami, przedmiotami metalowymi, nieizolowanym drutem albo innym przedmiotem przewodzącym, gdyż stwarza to ryzyko porażenia prądem elektrycznym, w wyniku którego może dojść do urazów, poważnych obrażeń albo śmierci.

Konserwacja i naprawy licznika mogą być wykonywane jedynie przez wykwalifikowany personel.

Licznik należy chronić przed upadkiem i udarami mechanicznymi, które mogą spowodować uszkodzenie precyzyjnych podzespołów w jego wnętrzu i negatywnie wpłynąć na dokładność realizowanych pomiarów.

Dane techniczneZaciski zasilania: L1 (IN 1, OUT 5); L2 (IN 2, OUT 6); L3 (IN 3, OUT 7); N (IN 4, OUT 8)Napięcie odniesienia: 3 x 230 V / 400 V ACTolerancja napięcia: -15 / +10 %Częstotliwość znamionowa: 50 / 60 HzPrąd bazowy (Ib): 3 x 10 APrąd maksymalny (Imax): 100 APrąd minimalny: 0,5 AZakres prądu pracy: 0,4% Ib ImaxPrzeciążenie prądowe: 30x Imax przez 0,01 sPobór własny licznika: 10 VA / 2 WDokładność pomiaru (IEC61036): klasa 1Wyświetlacz: Licznik 6+1 cyfrySygnalizacja zliczania impulsów: dioda LED czerwonaWyjście impulsowe SO+ SO-: typu OCNapięcie podłączenia SO+ SO-: 12 / 27 V DCPrąd podłączenia SO+ SO-: < 27 mAStała SO+ SO-: 1000 impulsów na kWhCzas impulsu SO+ SO-: 30 msLiczba zacisków przyłączeniowych: 10Przekrój przewodów przyłączeniowych: przyłącze główne: 4 25 mm2wyjście impulsowe: minimum 0,2 mm2Temperatura pracy: -25 / +55 CMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP51Kategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: 72 x 100 x 66 mmWaga: 0,700 kg
