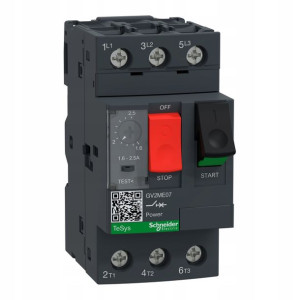

Schneider Tesys Wyłącznik Silnikowy Gv2me07ap

Opis

Schneider Electric, Wyłącznik silnikowy GV2ME z napędem przyciskowym I=1,6-2,5A PL zaciski skrzynkowe, GV2ME07APParametry podstawowe:Gama produktu: TeSysNazwa produktu: TeSys GV2Typ produktu lub komponentu: WyłącznikSkrócona nazwa urządzenia: GV2MEZastosowanie urządzenia: silnikTechnologia wyzwalacza: termomagnetycznyOpis biegunów: 3PRodzaj sieci: Prąd przemienny (AC)Kategoria użytkowania: AC-3 zgodnie z IEC 60947-4-1, kategoria A zgodnie z IEC 60947-2Parametry uzupełniające:Częstotliwość sieciowa: 50 HzSposób mocowania: 35 mm szyna symetryczna DIN: przycięty, panel: przykręcony (with adaptor plate)Położenie pracy: w każdym położeniuMoc silnika w kW: 0,75 kW w 400/415 V prąd przemienny (AC) 50 Hz, 1,1 kW w 500 V prąd przemienny (AC) 50 Hz, 1,5 kW w 690 V prąd przemienny (AC) 50 HzZdolność wyłączania: 100 kA Icu w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 100 kA Icu w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 100 kA Icu w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 100 kA Icu w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 3 kA Icu w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2Znamionowy prąd wyłączalny eksploatacyjny [Ics]: 100 % w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 100 % w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 100 % w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 100 % w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 75 % w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2Typ sterowania: przyciskPrąd znamionowy: 2,5 AThermal protection adjustment range: 1,6-2,5 APrąd wyzwalania magnetycznego: 33,5 AZnamionowe napięcie łączeniowe [Ue]: 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2Znamionowe napięcie izolacji [Ui]: 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 2,5 A zgodnie z IEC 60947-4-1Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-2Strata mocy na biegun: 2,5 WTrwałość mechaniczna: 100000 cyklTrwałość elektryczna: 100000 cykl dla AC-3 w 440 VMaksymalna prędkość robocza: 25 cykl/hTryb pracy: ciągły zgodnie z IEC 60947-4-1Moment dokręcania: 1.7 N.m on screw clamp terminalsFunkcja izolacyjna: Tak zgodnie z IEC 60947-1Wrażliwość na zanik fazy: Tak zgodnie z IEC 60947-4-1Środowisko pracy:Normy: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1Certyfikaty produktu: IECEE CB Scheme, UL, CSA, CCC, EAC, ATEXDziałanie ochronne: THStopień ochrony IP: IP20 zgodnie z IEC 60529Stopień ochrony IK: IK04Temperatura otoczenia dla pracy: -20…60 °CTemperatura otoczenia dla przechowywania: -40…80 °COdporność ogniowa: 960 °C zgodnie z IEC 60695-2-1Wysokość pracy (w metrach nad poziomem morza): 2000 mWymiary:Wysokość: 89 mmSzerokość: 45 mmGłębokość: 78,5 mmMasa produktu: 0,26 kgWyłączniki silnikowe TeSys GV2Wyłączniki silnikowe GV2, z rodziny TeSys, zapewniają izolację, możliwość ręcznego sterowania silnikiem oraz ochronę przed zwarciem i przeciążeniem. Wszystko to zamyka się w szerokości 45 mm. Wyłącznik silnikowy z zabezpieczeniem magnetycznym lub termomagnetycznym można szybko i łatwo zintegrować z innymi urządzeniami. Bogata oferta akcesoriów dodatkowych zwiększa funkcjonalność urządzenia..

Funkcje wyłączników silnikowych TeSys GV2:Wyłącznik silnikowy GV2 możesz w pełni dopasować do swoich potrzeb, wybierając produkt z zabezpieczeniem magnetycznym lub termomagnetycznym oraz napędem przyciskowym, obrotowym lub dźwigniowym.

GV2ME:zabezpieczenie termomagnetycznenapęd przyciskowyGV2P:zabezpieczenie termomagnetycznenapęd obrotowy, możliwość napędu drzwiowegoinformacja o pochodzeniu wyzwolenia (zwarcie lub przeciążenie)GZ1E:zabezpieczenie termomagnetycznenapęd przyciskowyGV2L:zabezpieczenie magnetycznenapęd obrotowy, możliwość napędu drzwiowegoGV2LE:zabezpieczenie magnetycznenapęd dźwigniowyGV2RT:wysoko ustawiony wyzwalacz zwarciowynapęd dźwigniowySpecyfikacja:maksymalnie 15 zakresów do pokrycia przedziału od 0,1 A do 32 Awytrzymałość elektryczna (AC-3/415 V) może osiągnąć 100 000 cykli przy sterowaniu ręcznymzaciski skrzynkowe, w GV2ME możliwe również inne podłączeniewersje z możli
