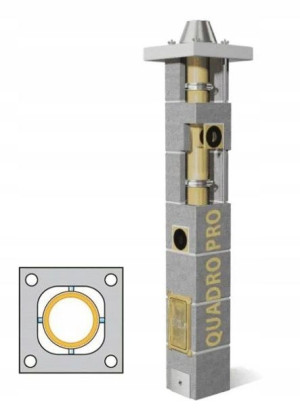

Komin Schiedel Quadro Pro 9m fi 120 28/28 Gaz Olej

Opis

System:  SCHIEDEL QUADRO PROWymiar zewnętrzny komina [cm]: 28x28Wysokość komina [m]: 9mŚrednica komina [mm]: 120Ilość kanałów wentylacyjnych [szt]: 0Schiedel Quadro Pro to zbiorczy powietrzno-spalinowy system kominowy, przeznaczony do odprowadzania spalin z urządzeń gazowych i olejowych z zamkniętą komorą spalania w szczególności do kotłów kondensacyjnych pracujących w podciśnieniu lub nadciśnieniu.

WŁAŚCIWOŚCIodporny na wilgoćprzystosowany do kotłów kondensacyjnych i niskotemperaturowychdo kotłów gazowych i olejowychmożliwość pracy w nadciśnieniu i podciśnieniuumożliwia pracę bez konieczności wykorzystania powietrza z pomieszczeniaodpowiedni dla temperatur spalin do 200°Cpodwyższa sprawność współpracujących kotłów poprzez oszczędność energii na zasadzie wymiennika ciepłałatwy w montażu, mały ciężar i gabarytycienkościenna, unikalnie profilowana, 66 cm rura ceramicznado zastosowania w domach jednorodzinnych i wielorodzinnychzaoszczędzenie powierzchni mieszkalnejsystem kominowy oznakowany CE zgodnie z normą EN 13063-2:2005+A1:2007 oraz EN 13063-3:2007Doskonale dobrane części składowe systemu wykonane z najlepszych materiałów gwarantują łatwość i szybkość montażu. Prosta konstrukcja pozwala na uniknięcie błędów podczas montażu (instrukcja pdf na stronie i w zestawie). Obudowę wystającą ponad dach części komina można dopasować do typu konkretnego budynku i sposobu jego wykończenia.

ELEMENTY WYPOSAŻENIA:Komplet rur izostatycznych o długości 66 cm i średnicy 120 mmZestaw pustaków keramzytobetonowychCeramiczny ściek kondensatuPrzyłącze wklejaneTrójnik wyczystkowyKit do łączenia rur ceramicznych (masa Rotempo)Stożek górny kominaSzalunek traconyPokrywa zabezpieczającaZaślepka rewizyjna z elementem wyrównującym ciśnienieDolna osłona metalowaPrzyrząd do wygładzania spoinSzablon do nakładania zaprawyWyciskacz masy RotempoDrzwiczki wyczystkoweSzablon do wycinania otworów w pustakachNaklejka znamionowa na drzwiczki wyczystkoweInstrukcja montażuKONSTRUKCJAPodstawowe moduły kominaKomin powietrzno-spalinowy Quadro Pro składa się z unikalnie profilowanej, izostatycznie prasowanej rury ceramicznej, pustaka zewnętrznego z keramzytobetonu i pierścieni dystansowych centrujących rurę wewnętrzną.

Rura ceramiczna Quadro ProProfilowana, 66 cm rura wewnętrzna Quadro Pro wykonana została w oparciu o najnowsze osiągnięcia technologiczne. Izostatyczna metoda prasowania sprawia, że rura ceramiczna spełnia  wszystkie wymogi bezpieczeństwa w zakresie funkcji i eksploatacji. Charakteryzuje się wysoką szczelnością, wytrzymałością i odpornością na działanie agresywnego kondensatu.

Pustak zewnętrzny Quadro ProPustak zewnętrzny Quadro Pro o wysokości modułowej 33 cm wykonany jest z betonu lekkiego. W narożnikach posiada otwory przeznaczone do montażu płyty przykrywającej, które można wykorzystać również do wykonania usztywnienia komina lub sprężenia prętami zbrojeniowymi.

Pierścienie dystansoweRury ceramiczne w pustakach Quadro Pro centrowane są przy pomocy pierścieni dystansowych, które ułatwiają dodatkowo kształtowanie spoin między rurami ceramicznymi i zwiększają szczelność ich połączeń.

RotempoPołączenie kielichowe rur ceramicznych jest dodatkowo zabezpieczone specjalnym, odpornym na kondensat, silikonem Rotempo, który zapewnia wysoką szczelność komina, również w pracy w nadciśnieniu.

Zakończenie kominaKonstrukcja komina z płytą przykrywającą i stożkiem wylotowym spalin pozwala na bezpieczne oddzielenie od siebie powietrza potrzebnego do spalania i gazów spalinowych. Płyta przykrywająca mocowana jest do górnych pustaków przy pomocy czterech gwintowanych prętów. Pręty te wprowadza się do przewidzianych do zbrojenia otworów w pustakach, a pustą przestrzeń zalewa zaprawą.

Element przyłączeniowy kominaPrzy współpracy z kotłami z zamkniętą komorą spalania podłączenia przewodów, odpowiednio: powietrznego i spalinowego, realizuje się z wykorzystaniem uszczelek przyłącza komina.

Pustaki keramzyto-betonowePustak kominowy produkowany w technologii wibroprasowania z keramzytobetonu o gęstości 1150 kg/m3. Charakteryzuje się lekkością i trwałością. Gwarancja bezproblemowego i szybkiego montażu.

Kanały przewietrzające w pustaku przeciwdziałają nadmiernemu zawilgoceniu. Narożniki pustaków posiadają dodatkowe otwory, które w razie potrzeby umożliwiają usztywnienie komina prętami zbrojeniowymi.

Produkcja elementów kominowych oparta jest na sprawdzonej techno
