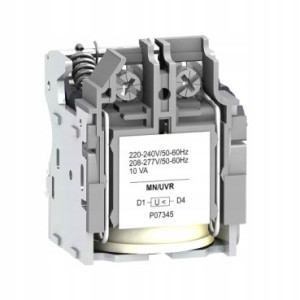

Compact NSX wyzwalacz podnapięciowy MN 220-240VAC

Opis

Schneider Electric, Compact NSX , wyzwalacz podnapięciowy MN - 220-240VAC NSX, LV429407Parametry podstawowe:Gama produktów: ComPacTSkrócona nazwa urządzenia: MNTyp produktu lub komponentu: Wyzwalacz napięciowyZastosowanie urządzenia: SterowanieZgodność gamy: ComPacT nowa generacja ComPacT NSX nowa generacja, ComPacT nowa generacja ComPacT NSX DC nowa generacja, Compact Compact NSX, Compact ComPact NSX DC, Easypact EasyPact CVS, PowerPact Multifix CeilingRodzaj wyzwalacza napięciowego: Cewka otwierająca, Wyzwalacz podnapięciowyNapięcie sterujące [Uc]: 220...240 V AC 50/60 Hz, 208...277 V AC 60 HzParametry uzupełniające:Operating threshold: 0,35...0,7 x Un otwieranie, 0.85 x Un zamykanieCzas odpowiedzi: 50 msPodtrzymanie zasilania: 5 VAMoc rozruchowa: 10 VAZacisk dodatkowego podłączenia: Sprężyna 0,5...1,5 mm² (AWG 20...

AWG 16)Długość odizolowanego odcinka: 7 mmLV429407 to wyzwalacz podnapięciowy MN -220-240 VAC.

Wyzwalacz MN powoduje otwarcie wyłącznika w momencie, kiedy jego napięcie zasilania spada do wartości 35% napięcia znamionowego Un.

Wyłączenie przy obniżeniu napięcia w połączeniu z przyciskiem wyłączania awaryjnego gwarantuje wyłączenie. Wyzwalacz MN jest stale zasilany, a w momencie przerwania zasilania:celowo, przez naciśnięcie przycisku awaryjnego wyłączania,lub przypadkowo, przez zanik zasilania lub błąd okablowania, wyzwalacz powoduje otwarcie wyłącznika.

Opis serii ComPacT NSXNowa generacja wyłączników i rozłączników mocy ComPacT NSX to sprawdzone rozwiązania w nowej odsłonie. Wyłączniki NSX to konstrukcja kompaktowa dzięki czemu skraca się czas montażu urządzeń. Wyłączniki mocy ComPacT NSX oferują duży wybór zabezpieczeń termicznych jak i elektronicznych. Dodatkowo można je wyposażyć w zintegrowane zabezpieczenia różnicowoprądowe.

Typowe zastosowania to zabezpieczenia w przemyśle ciężkim, obiektach użyteczności publicznej czy biurowcach.

Nowa generacja znanych zabezpieczeńComPacT NSX to kompaktowa konstrukcje ze zintegrowanymi zabezpieczeniami prądowymi Dzięki nowym rozwiązaniom zaoszczędzisz czas i poznasz nowe możliwości komunikacyjne.

Zalety rozwiązania ComPacT NSXEfektywnośćPrzezroczysta osłona ułatwiająca identyfikację dodatkowych akcesoriówZeskanuj kod QR w celu uzyskania łatwego dostępu do dokumentacji technicznejZintegrowane zabezpieczenie różnicowo prądowe oraz szeroka gama akcesoriów pomocniczychNiezawodnośćInnowacyjne rozwiązania zwiększające niezawodność Przełomowa technologia typu roto-active™ pomaga wydłużyć żywotność urządzenia Można polegać na ComPacT NSX nawet w najtrudniejszych warunkach.

ŁącznośćNowe bezprzewodowe styki pomocnicze sygnalizujące wyzwolenie. Rozwiązanie to skraca czas montażu.

Najważniejsze informacjeMaksymalna niezawodność zasilaniaTworząc nową generacje wyłączników postawiliśmy sobie za główny cel poprawienie niezawodności zasilania poprzez:zapewnienie selektywność i kaskadowość z innymi zabezpieczeniami Schneider Electricmonitorowanie stanu zabezpieczeń oraz głównych parametrów sieci.wysyłanie alarmów i sygnalizowanie zadziałania za pomocą nowych styków pomocniczychOchrona zaczyna się od zapobieganiaComPacT NSX został zaprojektowany z myślą o ochronie przed pożarem poprzez:zastosowanie zintegrowanego zabezpieczenia różnicowoprądowegoumożliwienie przeglądów prewencyjnychzastosowywanie zacisków EverlinkWażne informacje o ComPacT NSXRodzina wyłączników ComPacT NSX została zaprojektowana tak, aby zoptymalizować poziomy wytrzymałości zwarciowej oraz ilość miejsca do montażu aparatów. Gama ta występuje w dwóch rozmiarach z akcesoriami kompatybilnymi dla obu rozmiarówSpecyfikacja:Możliwość montażu w różnych pozycjachPrąd znamionowy: 16 do 630 A9 zdolności łączeniowych dla 2 rozmiarów wyłączników:- do 250 A: 25, 36, 50, 70, 100, 150, 200 kA przy 415 V- do 630 A: 36, 50, 70, 100, 150, 200 kA przy 415 V- 75 i 100 kA przy 690 VDostępne wersje 3 i 4-poloweDuży wybór zabezpieczeń elektronicznych i termicznychZaawansowany ze zintegrowanym pomiarem mocy: I, U, P, E, THD, f, CosPhiMożliwość wymiany jednostek sterujących (wyzwalaczy) bez konieczności demontażu całego wyłącznikaMożliwość podłączenia do sieci komunikacyjnej Modbus, EthernetDuży wybór akcesoriów dodatkowychZintegrowane zabezpieczenie różnicowo prądowe Micrologic 4, 7 lub oddzielny moduł różnicowy Vigi
