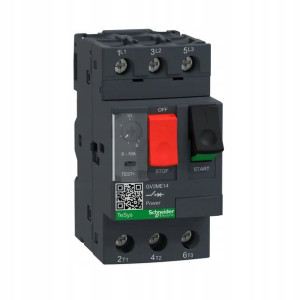

Schneider Wyłącznik silnikowy GV2ME 6-10A

Opis

Schneider Electric Wyłącznik silnikowy GV2ME napęd przyciskowy 6-10A zaciski skrzynkowe GV2ME14Parametry podstawowe:Skrócona nazwa urządzenia: GV2ME[In] prąd znamionowy: 6-10 AZnamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A zgodnie z IEC 60947-4-1Znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kv zgodnie z IEC 60947-2Znamionowe napięcie izolacji [Ui] : 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Złącze bezpośrednie: bezZdolność wyłączania: 100 ka Icu w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Zdolność wyłączania: 100 ka Icu w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Zdolność wyłączania: 3 ka Icu w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Zdolność wyłączania: 10 ka Icu w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Zdolność wyłączania: 15 ka Icu w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Zastosowanie urządzenia: wyłącznik silnikowyWysokość pracy (w metrach nad poziomem morza): 2000 mWysokość: 89 mmWrażliwość na zanik fazy: tak zgodnie z IEC 60947-4-1Typ sterowania: przyciskTyp produktu lub komponentu: motor circuit breakerTryb pracy: ciągły zgodnie z IEC 60947-4-1Trwałość mechaniczna: 100000 cyklTrwałość elektryczna: 100000 cykl dla AC-3 w 415 VTrwałość elektryczna:  w 415 VTemperatura otoczenia dla pracy: -20-60 °CTemepratura otoczenia dla przechowywania: -40-80 °CTechnologia wyzwalacza: termomagnetycznySzerokość: 45 mmStrata mocy  na biegun: 2.5 WStopień ochrony IP: IP20 zgodnie z IEC 60529Stopień ochrony IK: IK04Sposób mocowania: 35 mm szyna symetryczna DIN: przyciętySposób mocowania: panel: przykręcony (with adaptor plate)Rodzaj sieci: prąd przemienny (AC)Prąd wyzwalania magnetycznego: 138-138 APołożenie pracy: W każdym położeniuOpis biegunów: 3POdporność mechaniczna: wstrząsy: 30 Gn zgodnie z IEC 60068-2-27Odporność mechaniczna: wibracje: 5 Gn, 5...150 Hz zgodnie z IEC 60068-2-6Odporność klimatyczna:  zgodnie z IACS E10Odpornośc ogniowa: 960 °C zgodnie z IEC 60695-2-11Nazwa produktu: tesys GV2Nazwa produktu: tesys DecaMoment dokręcania: 1.7 N.m na zaciski śruboweMoc silnika w kw: 3-3 kw w 400/415 V prąd przemienny (AC) 50/60 HzMoc silnika w kw: 4-4 kw w 400/415 V prąd przemienny (AC) 50/60 HzMoc silnika w kw: 4-4 kw w 500 V prąd przemienny (AC) 50/60 HzMoc silnika w kw: 5.5-5.5 kw w 690 V prąd przemienny (AC) 50/60 HzMoc silnika w kw: 7.5-7.5 kw w 690 V prąd przemienny (AC) 50/60 HzMoc silnika w kw: 5.5-5.5 kw w 500 V prąd przemienny (AC) 50/60 HzMasa produktu: 0.26 kgMaksymalny zakres: 25 cykl/hKolor: ciemnoszaryKod zgodności: GV2MEKategoria użytkowania: AC-3 zgodnie z IEC 60947-4-1Kategoria użytkowania: kategoria A zgodnie z IEC 60947-2Głębokość: 78.5 mmGama produktów: tesys GV2, tesys DecaFunkcja izolacyjna: tak zgodnie z IEC 60947-1 § 7-1-6Częstotliwość sieciowa: 50/60 Hz zgodnie z IEC 60947-4-1[Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2[Ics] znamionowy prąd wyłączalny eksploatacyjny: 100 % w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2[Ics] znamionowy prąd wyłączalny eksploatacyjny: 100 % w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2[Ics] znamionowy prąd wyłączalny eksploatacyjny: 100 % w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2[Ics] znamionowy prąd wyłączalny eksploatacyjny: 100 % w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2[Ics] znamionowy prąd wyłączalny eksploatacyjny: 75 % w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2Parametry uzupełniające:Wyłączniki silnikowe zapewniają ochronę przed zwarciem, przeciążeniem silnika oraz przed zanikiem fazy.

Wytrzymałość zwarciowa wyłączników GV2 zgodnie z normą IEC/EN 60947-4-1 wynosi 100 kA.

Trwałość mechaniczna i elektryczna wynosi 100 000 cykli.

Wyłączniki silnikowe z serii GV2 w standardzie posiadają możliwość blokowania kłódką.

Środowisko pracy:Normy: EN/IEC 60947-2Normy: EN/IEC 60947-4-1Certyfikaty produktu: CCCCertyfikaty produktu: ULCertyfikaty produktu: CSACertyfikaty produktu: EACCertyfikaty produktu: ATEXCertyfikaty produktu: BVCertyfikaty produktu: LROS (Lloyds register of shipping)Certyfikaty produktu: UKCACertyfikaty produktu: DNV-GLCert
