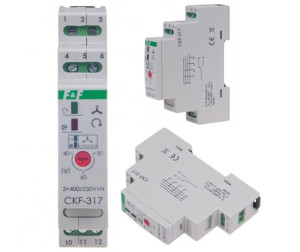

F&f Czujnik Kolejności, Zaniku Faz 10a Ckf-317

Opis

CZUJNIK KOLEJNOŚCI, ZANIKU FAZ 10AF&F  CKF-317DANE TECHNICZNE:Napięcie zasilania - 3 × 400 V + NWspółpraca z agregatami prądotwórczymi - NIEKontrola zaniku / asymetrii faz - TAKKontrola kolejności faz - TAKKontrola styków stycznika - NIEElement wykonawczy - przekaźnikMaksymalny prąd obciążenia - 10 AKonfiguracja styków - 1 × NO/NCSeparacja styku - TAKAsymetria napięciowa zadziałania - 40÷80 VHistereza napięciowa - 5 VOpóźnienie wyłączenia - 4 sKontrola zasilania - 2 × LEDPrzyłącze zaciski śrubowe - 2,5 mm²Moment dokręcający - 0,4 NmPobór mocy - 1,6 WTemperatura pracy - -25÷40°CWymiary - 1 moduł (18 mm)Montaż na szynie - 35 mmStopień ochrony - IP20TrueRMS - NIECzujnik kolejności i zaniku faz CKF-317 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika, takich jak zanik napięcia w co najmniej jednej fazie lub asymetria napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

DziałanieZanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
