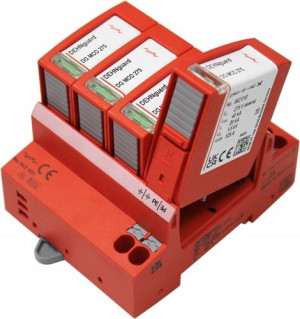

Ogranicznik Przepięć Tns Ac 3faz Typ C Dehn 942402
Opis
OGRANICZNIK PRZEPIĘĆ TNS AC 3FAZ TYP CDEHN 942402DANE TECHNICZNE:Ogranicznik przepięć zgodnie z PN-EN 61643-11 - typ 2 + typ 3 / klasa II + klasa IIIKoordynacja energetyczna z urządzeniem końcowym (≤ 10 m) - typ 2 + typ 3Napięcie znamionowe AC (UN ) - 230 / 400 V (50 / 60 Hz)Największe napięcie trwałej pracy AC (UC ) - 275 V (50 / 60 Hz)Znamionowy prąd wyładowczy (8/20 µs) (In ) - 20 kAMaksymalny prąd wyładowczy (8/20 µs) (Imax ) - 40 kAUdar kombinowany [L-N] (UOC ) - 20 kVZnamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (IL ) - 40 ANapięciowy poziom ochrony [L-PE]/[N-PE] (UP ) - ≤ 1,5 / ≤ 1,5 kVNapięciowy poziom ochrony [L-PE] / [N-PE] przy 5 kA (UP ) - ≤ 1 / ≤ 1 kVCzas zadziałania (tA ) - ≤ 25 nsMaksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V" - 40 A gGMaksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²) - 125 A gGWytrzymałość zwarciowa przy maksymalnym bezpieczniku (ISCCR ) - 50 kArmsPrzepięcia dorywcze (TOV) (UT) – cecha - 335 V / 5 s – wytrzymałyPrzepięcia dorywcze (TOV) (UT) – cecha - 440 V / 120 min – bezpieczne uszkodzenieZakres temperatury pracy (TU ) - -40°C ... +80°CWskaźnik - działania / uszkodzenia - zielony / czerwonyLiczba portów - 1Przekrój przewodów (min.) - 1,5 mm2 drutPrzekrój przewodów (min.) - 6 mm2 linkaPrzekrój przewodów (maks.) - 10 mm2 drut / linkaPrzekrój przewodów (min.) - z tulejką kablową 1,5 mm²Przekrój przewodów (maks.) - z tulejką kablową 6 mm²Przekrój przewodów (maks.) - z tulejką kablową bez kołnierza 10 mm²Montaż - na szynie 35 mm zgodnie z EN 60715Materiał - obudowy termoplast, czerwony, UL 94 V-0Miejsce montażu - wewnątrz pomieszczeńStopień ochrony - IP 20Szerokość montażowa - 4 moduł(y), DIN 43880Certyfikaty - KEMAkompletne, gotowe do podłączenia urządzenie składające się z podstawy i wymiennych modułów ochronnychkoordynacja energetyczna z innymi ogranicznikami z serii Red/Linewysoka wytrzymałość udarowa dzięki zastosowaniu warystorów z tlenku cynku / iskiernikówwysoka niezawodność dzięki urządzeniu kontrolno-odłączającemu ”Thermo Dynamic Control”łatwa wymiana modułów bez używania narzędzi poprzez zastosowanie rygla blokującego z przyciskiem zwalniającym modułodporność na wstrząsy i wibracje zgodnie z normą PN-EN 60068-2technika wtykowa "push-in"
