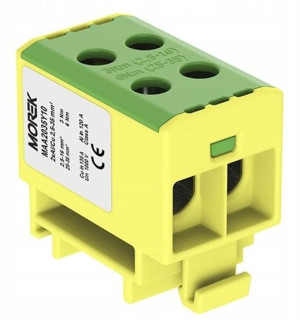

Złączka 2xal/cu 2,5-35mm² Żół-zie Morek Maa2035y10
Opis
ZŁĄCZKA 2xAl/Cu 2,5-35mm² Żółto/zielonyMOREK MAA2035Y10DANE TECHNICZNE:Kolor - Żółto/zielonyPrzewód - Al/CuPrzekrójprzewodu, min. (mm²) - 2,5Przekrój przewodu, maks. (mm²) - 35Przewód zasilający, min. (mm²) - 2,5Przewód zasilający, maks. (mm²) - 35Przewód odpływowy, min. (mm²) - 2,5Przewód odpływowy, maks. (mm²) - 35Liczba podłączeń - 4Prąd znamionowy (A) - 135 (Cu) / 120 (Al)Napięcie znamionowe (V) - 1000Temperatura pracy (°C) - 80Materiał Tin-plated aluminium, polyamide - PA66Montaż DIN - railSzerokość (mm) - 27Długość (mm) - 46Wysokość (mm) - 40Waga (g) - 44Śruba Hex - 4Moment dokręcenia (Nm) - 3 Nm (2,5 - 16 mm²)6 Nm (25 - 35 mm²)Stopień ochrony IP - IP20Certyfikaty EN 61238-1; EN60947-7-1Klasa palności zgodnie - UL94 V0Kod CN8 - 85369010Złącza OTL są złączami uniwersalnymi zarówno pod kątem aplikacji ( energetyka, przemysł, instalacje mieszkaniowe ), jak i pod kątem materiału, z jakiego wykonana jest żyła przewodu ( drut lub linka, przewody sektorowe sztywne i wielodrutowe ). Dzięki specjalnej technologii ocynowania umożliwiają wygodne i bezpieczne podłączenie przewodów wykonanych zarówno z miedzi jak również z aluminium, bez potrzeby stosowania jakichkolwiek adapterów Cu/Al, specjalnych końcówek bimetalicznych i innych. Przewody są podłączane bezpośrednio do zacisków, a specjalna pasta kontaktowa aplikowana już na etapie produkcji zapewnia ochronę miejsca styku elektrycznego, a ponadto sprawia, że zaciski OTL są gotowe do użytku natychmiast po wyjęciu z opakowania. Uniwersalność zastosowania gwarantuje napięcie znamionowe do 1 000V AC/DC, natomiast obudowa z materiału w klasie palności V0 ( zgodnie z UL94 ) czyni te złącza bezpieczne w eksploatacji. Co jednak najistotniejsze, złącza OTL są przystosowane do wszystkich aplikacji przemysłowych, dzięki rygorystycznym testom na zgodność ze standardami IEC/EN 60947 oraz przede wszystkim IEC/EN 61238-1:2003. Każda złączka OTL przechodzi testy mechaniczne i rygorystyczne testy obciążeniowe i zwarciowe, czego wynikiem jest uzyskanie tzw. klasy zwarciowej A ( Class A ). Oznacza to, że złącza nadają się do aplikacji, gdzie występuje rozdział mocy oraz tam, gdzie zaciski wykorzystywane są jako główne zaciski zasilające w instalacjach narażonych na przeciążenia prądowe i zwarcia. Zgodnie z obowiązującymi przepisami, każde złącze elektryczne pełniące funkcję złącza głównego ( zasilającego ) czy też rozdzielczego musi być klasyfikowane zwarciowo i nosić oznaczenie Klasa A.
Główne dane techniczne serii złącz uniwersalnych OTL:· Testowana zwarciowo Klasa zwarciowa A ( Class A ) możliwość zastosowania przed zabezpieczeniami.· Certyfikat EN 61238 potwierdzający możliwość stosowania z przewodami miedzianymi i aluminiowymi· Klasy palności V0 zgodnie z UL94· Napięcie znamionowe: 1000V AC/DC· Zgodność z normami EN 60947, EN 61238, certyfikat FI· Największy zakres przekrojów znamionowych od 16mm2 do 300mm2
