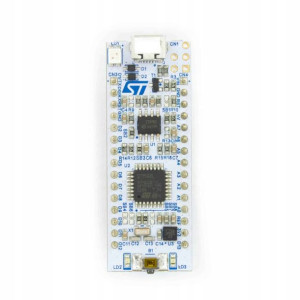

STM32 NUCLEO-L031K6 mbed ARM Cortex-M0+ LowPower

Opis

STM32 NUCLEO-L031K6 mbed ARM Cortex-M0+ LowPowerSTM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytkiMikrokontroler STM32L031K6T6Rdzeń: Cortex-M0+Maksymalne taktowanie: 32 MHzPamięć Flash: 32 kBPamięć SRAM: 8 kBPamięć EEPROM: 1 kBDMA: 7 kanałówInterfejsy

1 x I²C

1 x SPI

1 x UART / USART

1 x LPUART

1 x ADC 12 bit2 x Low Power ComparatorTimery

1 x 16 bit (4  kanały)

2 x 16 bit (2  kanały)

1 x 16 bit ultra low-power

1 x RTC

1 x SysTick

2 x Watchdog

CRCWbudowany programator / debugger ST-Link V2

Złącze micro USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanie

Z micro USBZ zewnętrznego źródła zasilania 5 lub 3,3 VTrzy diody LEDKomunikacja USBZasilanieDioda użytkownikaPrzycisk ResetWlutowane wyprowadzenia goldpin dla pinów I/OZłącze zgodne z Arduino NanoPłytka zgodna z ARM mbedPrzydatne LinkiOpis płytki na stronie STOpis mikrokontrolera na stronie STUser Manual płytek Nucleo-32
