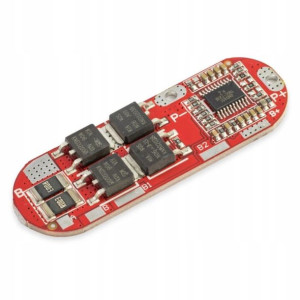

Ładowarka Li-Ion BMS 3S 25A

Opis

Ładowarka Li-Ion BMS 3S 25AModuł ładowarki akumulatorów Li-Ion 18650. Obsługa 3 ogniw lub pakietu 3S z zabezpieczeniem.

BMS, czyli Battery Management System. Ten moduł nie ma funkcji balansera. On ma za zadanie zabezpieczać ładowanie i rozładowanie pakietu akumulatorów i odłączać ogniwa w niebiezpiecznych momentach.

Moduł jest konfigurowalny. Po przelutowaniu odpowiednich zworek może obsługiwać pakiety 3S, 4S lub 5S. Opis przeróbki poniżej.

Oferta z modułem przygotowanym do pracy z pakietami 3S.

Ochrona pojedynczego ogniwa przed:Przeładowaniem: 4,25V +/- 0,025VNapięcie resetujące zabezpieczenie: 4,1V +/- 0,0025VCzas zadziałania zabezpieczenia: 0,5 - 1,5 sekundyRozładowaniem: 2,75V +/- 0,1VNapięcie resetujące zabezpieczenie: 3V +/- 0,1VNadmiernym prądem ładowana/rozładowania: 60ACzas zadziałania zabezpieczenia: 0,5 - 1,5 sekundyOchrona temperaturowaParametry modułu:Konfiguracja ogniw: 3SPrąd pracy ciągły: 25AZabezpieczenie zwarciowe: 0,1 - 0,6 msZabezpieczenie przed przerwanym obwodemWymiary: 54 x 18 mmŁączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)Jak rozpoznać konfigurację modułu lub go przerobić?

Moduł umożliwia prostą konfigurację między 3S, 4S i 5S za pomocą zworek.

Na płytce przy złączu P+ jest miejsce na 4 zworki.

Ułożenie zworek dla każdego z trybów widoczne jest na zdjęciu obok. Chodzi o te w żółtych prostokątach.

Zworki są lutowane. Nie musisz lutować rezystora 0 ohm. Wystarczy mostek z cyny.
