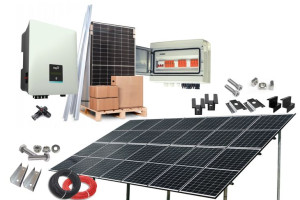

Zestaw fotowoltaiczny na grunt 9kW - konstrukcja

Opis

Zestaw fotowoltaiczny na grunt 3f +Inwerter FoxESS T10-G3 o mocy 10 kW+ panele RISEN 405W, 410W lub QM-HC120 420W Long (w  zależności od dostępności) + AkcesoriaOferujemy Państwu profesjonalny zestaw fotowoltaiczny do samodzielnego montażu na gruncie. Zestaw zawiera gotową konstrukcję do której załączamy instrukcję montażu.

Konstrukcja na grunt zbudowana z profilu 60x40 o grubości ścianki 2mm. podpory pionowe wykonane ze stali ocynkowanej. Natomiast belki poprzeczne wykonane z aluminium. Istnieje możliwość zakupu konstrukcji dla dowolnej ilości paneli.

Zestaw zawiera:22 sztuki paneli monokrystalicznych panele RISEN 405W, 410W lub QM-HC120 420W Long (w  zależności od dostępności)Inwerter FoxESS T10-G3 o mocy 10 kWRozdzielnie AC/DCKonektory (złączki MC4) - 10 kpl.

Przewody solarne – przewody z podwójną izolacją przystosowane na warunki atmosferyczne panujące na dachu. W zestawie znajduje się 100m czarnego przewodu 6mm2.

Podkładka uziemiająca pod PV - 22 szt.

Klemy końcowe i środkowe - 48 szt.

Śruby imbusowe - 48 szt.

Nakrętki kwadratowe 48 szt.

Śruby pełen gwint - 40 szt.

Nakrętki kołnierzowa - 40 szt.

Szyny/profile aluminiowe (2,18m) - 24 szt.

Łączniki do profili - 20 szt.

Zaślepki do szyn/profili aluminiowych - 8 szt.

Konstrukcja na grunt (7 modułów - 14 nóg) z gotowymi otworami, a także śrubami przygotowana do montażu 22 paneli w ułożeniu dwóch rzędów.

Specyfikacja techniczna:MODUŁ FOTOWOLTAICZNY: QM-HC120 420W Long 1754*1098*30mm monokrystaliczneMoc w punkcie MPP Pmax: 420 WPrąd zwarcia  ( Isc ): 13.73 ANapięcie jałowe  ( Voc ): 37.55 VPrąd w punkcie MPP  ( Imp ): 13.33 ANapięcie w punkcie MPP ( Vmp ): 31,52 VEfektywność η: ≥ 21,3 %Wymiary: 1754mm × 1098 mm × 30mm (łącznie z ramą)Waga: 20,5 kgPrzednia powłoka: 3,2 mm termicznie wzmocnione szkło z technologią antyrefleksyjnąTylna powłoka: folia wielowarstwowaRama: aluminium anodowaneOgniwo: 120szt 9BB (Bus Bar) PERC ogniwa słoneczne monokrystaliczneKabel: 4 mm² kabla solarnego; (+) ≥ 30 mmUrządzenie wtykowe , Klasa ochronności: MC4-EVO 2 ; IP68 , 1500V DC (IEC)Obciążenie wiatrem / śniegiem: 5400 / 2400 PaOchrona przeciwpożarowa / Klasa Bezpieczeństwa: C  / IIDopuszczalna temperatura: -40°C~ +85°CZastosowanie modułu: klasa AGwara.: 25-letnią gwara. na liniową pracęInwertery fotowoltaiczne FoxESS  T10-G3FoxESS jest światowym liderem w produkcji inwerterów fotowoltaicznych. Podczas procesu produkcji rozwiązań do magazynowania energii wykorzystuje najnowsze standardy, w wyniku czego powstają urządzenia posiadające zaawansowane funkcje oraz charakteryzujące się wysoką wydajnością i niezawodnością podczas pracy.

Falownik – inwerter fotowoltaiczny FoxESS serii T – G3  to urządzenie 3 fazowe, które zapewni użytkownikowi maksymalną wydajność, niezawodność oraz długą żywotność działania. Ponadto, proponowany inwerter FoxESS serii T-G3  odznacza się wysoką jakością wykonania, za co odpowiadają użyte podczas procesu produkcji podzespoły wiodących marek. Wpływa to znacznie na jakość czy żywotność pracy inwertera. Inwerter marki FoxESS posiada unikalny radiator oraz żeberka chłodzące, które są zintegrowane z obudową, zapewniając optymalny kontakt z komponentami tworzącymi ciepło. Żeberka chłodzące zaprojektowane są w kształcie gwiazdy, taki kształt zapewnia większą powierzchnię, a to z kolei zwiększa efekt chłodzenia.

Inwertery produkowane przez FOX ESS to efekt ciekawych i innowacyjnych rozwiązań, które bezpośrednio mają wpływ na ich wydajność oraz kulturę pracy urządzenia. Liczne zalety użytkowe oraz dodatkowe funkcje, które posiada proponowany inwerter 3 fazowy serii T-G3, to dodatkowy powód dużego zainteresowania wśród instalatorów i użytkowników.

Inwerter fotowoltaiczny posiada liczne certyfikaty na rynek polski, które są stosowane w instalacjach. Producent udziela 12-letniej gwarancji na dedykowane urządzenie. FoxESS posiada w Polsce przedstawicielstwo oraz gwarantuje dostępność serwisową.

Rozdzielnia PV AC 3f 400V/DC 1000V 2 stringizabezpieczenie przed prądami zwrotnymi występującymi w łańcuchach równoległych,zabezpieczenie przeciwprzepięciowe strony DC,zabezpieczenie przeciwprzepięciowe strony AC,wyłącznik główny inwertera instalacji fotowoltaicznej,pomiar brutto energii przekazywanej z generatora PV do sieci OSDParametry elektryczne:Max. napięcie DC: 1000VMax. prąd wejściowy na
