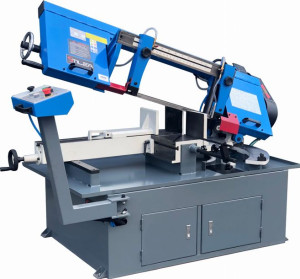

Przecinarka taśmowa BS 430DG

Opis

PRZECINARKA TAŚMOWA STILER BS430DGW modelu zastosowaliśmy silnik trójfazowy wyposażony w dodatkowe zabezpieczenia, bezobsługowy siłownik hydrauliczny nowej generacji, chłodzenie cieczą w układzie zamkniętym z dużą wanną odpływową.

Głównymi atutami maszyna są: Ramię z możliwością obrotu do 60º w prawo lub do 45º w lewo, siłownik hydrauliczny nowej generacji, mocniejszy silnik 1,5 kW, wydajniejszy układ chłodzenia.

Dodatkowo prowadnice wyposażone zostały w węgliki spiekane co przekłada się na większą dokładność przy cięciach seryjnych.

Dane techniczneØ max.: 260 mmH x B max.: 260 x 430 mmRozmiar taśmy tnącej: 3660x0.9x27 mmZasilanie: 3 fazy 400V 1,5 kWReg. opadania ramienia: Siłownik hydraulicznyPrędkość liniowa taśmy: 24, 52, 78, 109  m/minObrotowe ramię prawo: do 60º (prawo), do 45º (lewo)Wysokość bazy imadła: 68 cmWymiary maszyny: 1900 x 1250 x 1100 mmWaga: 520 kgZakres cięcia:Kąt 0°:Rura - ø260 mmProfil - 430 x 260 mmKąt 45°(Prawo):Rura - ø260 mmProfil - 300 x 200 mmKąt 45°(Lewo):Rura - ø260 mmProfil - 260 x 130 mmKąt 60°:Rura - ø155 mmProfil - 125 x 125 mmZestaw:Kompletna maszynaTaśma tnącaKoncentrat chłodziwaInstrukcja obsługiCertyfikat CESpecyfikacja:Masywna, stabilna i dopracowana konstrukcja oraz ramię wykonane z masywnych spawanych blach stalowych zapewnia maszynie bardzo dużą sztywność i stabilność przy cięciu, co zapewnia precyzję cięcia i długą bezawaryjną pracę. Budowa jak i zastosowanie taśmy tnącej o szerokości 27 mm, umożliwia w pełni wykonywanie wieloseryjnych cięć zarówno profili jak i pełnych detali.

Prowadnice taśmy wyposażone są w specjalne płytki węglikowe i łożyska. Ma to ogromny wpływ na prowadzenie taśmy, jej żywotność, prostolinijność, dokładność i jakość cięcia.

Przecinarka wyposażona jest w nowoczesny układ zaciskowy materiału z szybką blokadą.

Szybkość cięcia reguluję się za pomocą siłownika hydraulicznego.

Maszyna wyposażona jest w mocną pompę chłodzenia z dużym zbiornikiem.

Szybkość posuwu ramienia regulowana jest na pulpicie sterowniczym przecinarki.

Prędkość taśmy regulowana jest poprzez miane położenia paska na kołach pasowych. Do wyboru mamy cztery prędkości taśmy tnącej 24, 52, 78, 109  m/min.

W dolnym położeniu ramienia ( po przecięciu materiału) napęd taśmy tnącej i układ chłodzenia jest wyłączany automatycznie.

Bezpieczeństwo zapewnią osłony taśmy tnącej oraz mikro wyłączniki zatrzymujące pracę silnika po zakończeniu cyklu ciecia lub otwarciu którejkolwiek z osłon.

Silnik wyposażony jest w bezpieczniki termiczne nowej generacji.

Podstawa zabudowana jest jako sztywny korpus spawany z blach stalowych. Wewnątrz znajduje się osobny zbiornik chłodziwa z elektropompą i dużą wanną odpływową.

Ukształtowanie górnej części podstawy stanowi wannę do odprowadzania chłodziwa i wyłapywania wiórów powstałych podczas cięcia materiału.

Do podstawy zamocowany jest STALOWEJ konstrukcji stół roboczy z obrotowym ramieniem i pulpitem sterującym na oddzielnym postumencie.

W procesie cięcia głównym ruchem skrawającym jest przesuwanie taśmy tnącej a posuw opadania ramienia.

Szybkość opadania ramienia (szybkość cięcia) regulowana jest za pomocą siłownika hydraulicznego.

Napęd od silnika na koło napędzające taśmę przenoszone jest za pomocą bezobsługowej przekładni ślimakowej i pasowej.

Prędkość opadania ramienia oraz włączenie systemu chłodziwa w łatwy sposób można regulować na panelu sterującym.

Panel sterujący znajduję się na obrotowym wysięgniku i można go obracać do 180°.

Ramię możemy obracać w dwóch kierunkach. W lewo do 45° oraz prawo do 60°.

Przecinarka posiada przestawne imadło.

Maszyna wyposażona jest w prosty układ szybkiego docisku.

Prowadnice wyposażone zostały w łożyska prowadzące oraz płytki z węglików spiekanych. Rozwiązanie takie gwarantuje duża precyzję cięcia nawet przy pełnych materiałach. Chłodziwo kierowane jest bezpośrednio na taśmę z prowadnicy.

Ramię posiada szereg regulowanych ograniczników które ułatwiają szybką zmianę kąta cięcia bez konieczności dokonywania dokładnych pomiarów.

Opadanie ramienia realizowane jest za pomocą siłownika hydraulicznego. Prędkość opadania możemy w wygodny sposób zmieniać na panelu sterowania.

W podstawie umieszczony został zbiornik chłod
