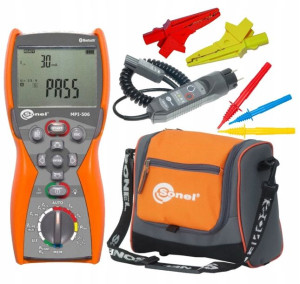

Sonel MPI-506 Wielofunkcyjny Miernik Parametrów

Opis

Wielofunkcyjny miernik parametrów instalacji elektrycznejSonel MPI-506✔️ Pomiar parametrów pętli zwarcia oraz wskazanie kolejności faz✔️ Badanie wyłączników różnicowoprądowych typu AC, A✔️ Pomiar napięcia (0...500 V) i częstotliwości sieci.✔️ Pamięć 990 wyników.✔️ Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.

W zestawie znajduje się: 1 szt.

Wielofunkcyjny miernik parametrów instalacji elektrycznej MPI-5061 szt.

Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko)2 szt Krokodylek 1 kV 20 A czerwony i żółty1 szt. Futerał M-6 4 szt. bateria alkaliczna 1,5 V AA1 szt.

Szelki do miernika (typ M-1)3 szt.

Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty1 szt.

Uchwyt - zawieszka obudowy M-13 szt.

Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółtaCertyfikat kalibracjiInstrukcja obsługi w języku polskim Dodatkowe funkcje urządzenia✔️ Bezprzewodowa transmisja danych do komputera.✔️ Podświetlane przyciski.✔️ Wskazanie kolejności faz✔️ Pomiar rezystancji połączeń ochronnych i wyrównawczych✔️ Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów✔️ Pomiar rezystancji małym prądem z sygnalizacją dźwiękową✔️ Pomiar rezystancji izolacji✔️ Napięcia probiercze 100 V, 250 V, 500 V✔️ Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądemDlaczego warto wybrać miernik SONEL MPI-506?✔️ PROSTOTA I ZAAWANSOWANIE - Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych. ✔️ KONTROLA BEZPIECZEŃSTWA INSTALACJI- Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.✔️ PODWYŻSZONA ODPORNOŚĆ NA WARUNKI ŚRODOWISKOWE- Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.✔️ KOMUNIKACJA I OPROGRAMOWANIE- Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

Sprawdzenie poprawności wykonania połączeń przewodu ochronnego✔️ Po podłączeniu miernika jak na rysunku dotknąć palcem elektrodę dotykową i odczekać około 1 s✔️ Po stwierdzeniu obecności napięcia na PE przyrząd wyświetla symbol PE✔️ Błąd w instalacji, przewód PE podłączony do fazowego generuje ciągły sygnał dźwiękowy✔️ Możliwość ta jest dostępna dla wszystkich funkcji pomiarowych dotyczących wyłączników RCD oraz pętli zwarcia z wyjątkiem ZL-N,L-L. UWAGA Po stwierdzeniu obecności niebezpiecznego napięcia na przewodzie ochronnym PE należy natychmiast przerwać pomiary i usunąć błąd w instalacji.

Należy upewnić się, że w czasie pomiaru stoimy na nie izolowanej podłodze. W przeciwnym wypadku wynik sprawdzenia może być błędny.

Próg, dla którego zachodzi sygnalizacja przekroczenia dopuszczalnego napięcia na przewodzie PE, wynosi około 50 V.

Budowa miernika1- Gniazdo pomiarowe2- Elektroda dotykowa 3- SET/SEL wejście do ustawień miernika oraz wybór cyfry do zmiany4- Przesunięcie/ wybór; prawo/lewo, góra/dół 5- Włączanie (nacisnąć krótko) i wyłączanie (nacisnąć i przytrzymać) miernika, podświetlanie ekranu (nacisnąć krótko) 6- Obrotowy przełącznik funkcji pomiarowych 7- Zatwierdzenie wyboru 8- ESC- powrót do poprzedniego ekranu oraz wyjście z funkcji 9- Uruchamianie procedury pomiarowej Oprogramowania pomocne do urządzenia Sonel MPI-506✔️ SONEL READERGromadź danehistoryczne i porównuj je z wynikami bieżącymi przeniesionymi z obszernej pamięci miernika.

Umożliwia transfer danych do komputera, ich zapis do popularnych formatów oraz wydruk.

Śledź postęp degradacji izolacji Zaplanuj prace remontowe.✔️SONEL SCHEMATICTwórz szkice,PlanyImport zeskanowanych schematów z możliwością dodawania elementówSchematy instalacji elektryczny
