Kostka Iso Do Radia 2din Android Przejściówka
Opis

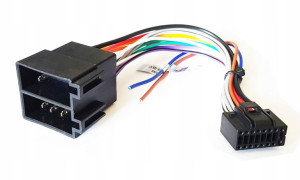

Kostka, przejście z radia Android 2DIN na standard ISOWysokiej jakości, najnowszy modelAdapter, kostka ISO, przeznaczony do radia chińskiego 2DIN wyposażonego w system Android. Cechuje się niezawodnością działania i intuicyjnością podłączenia. Schemat wyprowadzenia pinów w dalszej części aukcji.✔️ Najważniejsze cechy:Kompatybilność: radia chińskie 2DIN wyposażone w AndroidaNiezawodność działaniaIlość pinów: 16Jakość wykonaniaUmożliwia bezproblemową instalację radioodbiornika w przypadku gdy kostka fabryczna powoduje błędy w podłączeniu✔️ Schemat podłączenia:Przewód fioletowo-czarny - Głośnik tylny, prawy - minusPrzewód fioletowy - Głośnik tylny, prawy - plusPrzewód zielony - Głośnik tylny, lewy - plusPrzewód zielono-czarny - Głośnik tylny, lewy - minusPrzewód niebieski - Antena / wzbudzenie wzmacniaczaPrzewód brązowy - Key 2 - podłączenie sterowanie z kierownicyPrzewód pomarańczowy - Detekcja włączonych świateł (automatyczne przyciemnianie podświetlenia ekranu radia)Przewód żółty - +12V z akumulatora.
Przewód biały - Głośnik przedni, lewy - plusPrzewód biało-czarny - Głośnik przedni lewy - minusPrzewód szary - Głośnik przedni, prawy - plusPrzewód szaro-czarny - Głośnik przedni, prawy - minusPrzewód pomarańczowo-czarny - Key 1Przewód różowy - Kamera cofania.
Przewód czerwony - Stacyjka.
Przewód czarny - Masa.
Przewód fioletowo-czarny - Głośnik tylny, prawy - minusPrzewód fioletowy - Głośnik tylny, prawy - plusPrzewód zielony - Głośnik tylny, lewy - plusPrzewód zielono-czarny - Głośnik tylny, lewy - minusPrzewód niebieski - Antena / wzbudzenie wzmacniaczaPrzewód brązowy - Key 2Przewód pomarańczowy - Detekcja włączonych świateł (automatyczne przyciemnianie podświetlenia ekranu radia)Przewód żółty - +12V z akumulatora.
Przewód biały - Głośnik przedni, lewy - plusPrzewód biało-czarny - Głośnik przedni lewy - minusPrzewód szary - Głośnik przedni, prawy - plusPrzewód szaro-czarny - Głośnik przedni, prawy - minusPrzewód pomarańczowo - czarny Key 1Przewód różowy - Kamera cofania.
Przewód czerwony - Stacyjka.
Przewód czarny - Masa.
