Zestaw Napęd Siłownik Came Ats 3m 2xpilot Lampa

Opis

KOMPLETNY ZESTAW CAME ATS30AGM do 3m skrzydła o wadze 400kgGotowym do samodzielnego montażu zestaw przeznaczonym do bram 2-skrzydłowych do 6 m (długość skrzydła 3 m).

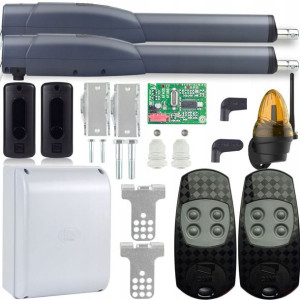

KOMPLETNY ZESTAW ZAWIERA:2x Siłownik CAME ATS30AGMCentrala sterująca ZF1NObudowa centraliOdbiornik radiowy CAME AF43S2x Pilot ATOMO AT04EV 433,92MHz, 4-kanałowyWbudowane ograniczniki ruchu na otwarcie i zamknięcieKomplet fotokomórek DIR10Akcesoria montażoweLampa sygnalizacyjna o zwiększonym zasięguKlucze do ręcznego otwierania bramyInstrukcja montażu, obsługi w języku polskimKarta Gwarancyjna 24 miesiące2 siłowniki CAME ATS30AGMwytrzymały silnik teleskopowyzaprojektowany z myślą o trwałości, wykonany z aluminium i staliuniwersalny i niezawodnydo skrzydeł o długości do 3 metrówidealne zarządzanie ruchemzwalnianie ruchu i wykrywanie przeszkód dzięki enkoderowicichy i płynnydzięki stożkowej przekładni zębatejzwężony kształt dzięki osiowemu silnikowi zębatemuFunkcje centraliPamięć umożliwiająca zastosowanie tych samych ustawień w różnych instalacjachOznakowane kolorami listwy podłączenioweModuły pozwalające na rozszerzenie instalacji o dodatkowe opcje: CAME CONNECT (GSM, LAN, WIFI), Moduł oszczędzania energiiATS ma wbudowane ograniczniki na otwieranie i zamykanieOGRANICZNIKI ELEKTRONICZNERuch bramy jest regulowany przez elektroniczne ograniczniki krańcowe o wysokiej precyzji. Napęd ATS pozwala zatem na pracę, również intensywną, bez przeciążania silnika, ponieważ zakres ruchu nie jest obsługiwany przez elementy mechaniczne. Regulacja mikrowyłącznika jest możliwa do wykonania w każdym momencie w bardzo szybki sposób, także po zainstalowaniu urządzenia, bez konieczności otwierania silnika. Wystarczy odkręcić pokrywę na końcu ramienia teleskopowego i regulować dwie śruby odpowiadające za ogranicznik krańcowy otwierania i zamykania.

Parametry techniczne:Stopień ochrony (IP): 54Zasilanie silnika (V): 230 ACPobór prądu (A): 1Moc (W): 250Czas otwarcia do 90° (s): 20Cykli/godzinę: 20Siła ciągu (N): 400 ÷ 3000Temperatura pracy (°C): -20 ÷ +55Ochrona termiczna silnika (°C): 150ZaletyMożliwość bezpiecznego zautomatyzowanie bramy dzięki wyrafinowanej elektronice sterującej; karta dla podłączenia akumulatorów awaryjnych w przypadku braku zasilania elektrycznego (opcja)Centrala sterująca ZF1NCentrala sterująca ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych. Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Oferta dotyczy płyty elektroniki z transformatorem i obudową.

Bezpieczeństwo:Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.

Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"Funkcje:Automatyczne zamykanie (T.

C.

A.). Czas automatycznego zamykania aktywuje się automatycznie z końcem cyklu otwierania. Czas automatycznego zamykania jest jednak podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez impuls "STOP" (zaciski "2-1") lub w razie braku energii elektrycznej.

Elektrozamek. 12V / 15W zacisk "ES-ES", np. LOCK 81 lub LOCK82 firmy CAMESygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.

Sterowanie:Krok po kroku (otwórz-stop-zamknij) przyciskiem "2-7" oraz pilotem.

Rewersyjne (otwórz-zamknij) Przyciskiem "2-7" oraz pilotem.

TOTMAN (operator obecny), bramę możemy otworzyć lub zamknąć tylko kiedy jest wciśnięty przycisk podłączony do zacisków "2-7". Funkcja ta aktywowana jest kiedy regulator T.

L. (czas pracy) jest ustawiony na minimum.

Fotokomórki DIR 10Dir jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Oznacza się prostym montażem, jest przeznacz
