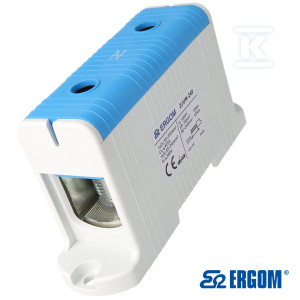

Złączka montażowa ZJUN-240/ niebieski

Opis

Złączka szynowa Al/Cu ZJUN-240 przeznaczona do łączenia przewodów aluminiowych i miedzianych o przekroju znamionowym 240 mm2 w instalacjach o napięciu do 1000 V. Stosowana w rozdzielnicach nN oraz układach dystrybucyjnych wymagających bezpiecznego i trwałego połączenia żył Al i Cu.

Złączki spełniają wymagania normy PN-EN 60947-7-1 dotyczącej listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskały pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 (pkt 9.4.6) dla złączek współpracujących z żyłami aluminiowymi.

Tor prądowy wykonany ze stopu aluminium cynowanego zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza ryzyko korozji kontaktowej. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia. Korpus i pokrywa z poliamidu 6.6 zapewniają wysoką wytrzymałość mechaniczną oraz klasę palności UL 94 V0.

Złączka przeznaczona jest do montażu bezpośrednio do podłoża.

Dane elektryczne:- prąd ciągły Al: 380 A- prąd ciągły Cu: 425 A- napięcie znamionowe izolacji Ui: 1000 V- wytrzymałość elektryczna: 4 kV- przekrój znamionowy: 240 mm2- zakres przekrojów przewodów: 35–240 mm2Dane mechaniczne:- liczba torów: 1- liczba biegunów: 1- liczba śrub: 2- materiał toru prądowego: stop aluminium cynowanego- materiał korpusu i pokrywy: poliamid 6.6- materiał śrub: stal ocynkowana pokryta pastą stykową- długość odizolowania przewodu: 43 mm- kształt zaciśnięcia końcówki na lince: trapez- zalecany moment dokręcenia: 45 Nm- zalecany typ końcówki wkrętaka: HEX (M8)- montaż: bezpośrednio do podłoża- wymiary (W x S x G): 130 x 67 x 37 mm- stopień ochrony: IP20- klasa palności: UL 94 V0- kolor: niebieskiNormy:- PN-EN 60947-7-1- IEC TS 60947-7-5:2021 pkt 9.4.6
