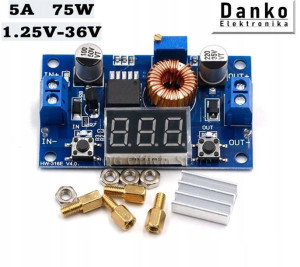

Przetwornica z woltomierzem XL4015 Step Down 5A

Opis

PRZETWORNICA STEP DOWN ZASILACZ XL4015 LED 35V 3AUniwersalny moduł zasilacza -  przetwornica obniżająca napięcie w granicach 1,25V-36V Przewagą tego impulsowego stabilizatora napięcia stałego nad liniowymi jest to iż przy dużej różnicy napięcia Uwe - Uwy nie wydziela dużej ilości ciepła (wydajność do 96%)- moduł pozwala osiągnąć maksymalną wydajność przy minimalnych stratach mocy. Zasilacz umożliwia precyzyjną regulację napięcia wyjściowego w dużym zakresie potencjometrem wieloobrotowym.

Układ doskonale nadaje się do zasilania wszelkiego rodzaju układów DIY, diod LED mocy, modułów Arduino, urządzeń z mikrokontrolerami, prototypów itp.

Urządzenie posiada wyświetlacz LED oraz przełączniki (switch) pokazujący aktualne napięcie wejściowe oraz wyjściowe. Dzięki temu nie potrzebujesz multimetru do sprawdzenia aktualnego napięcia na wyjściu.

Parametry techniczne:Typ przetwornicy: Step-down, obniżająca napięcieNapięcie wejściowe: 4 - 38 VNapięcie wyjściowe: 1,25 - 36 V (regulowane)Układ przetwornicy: XL4015Prąd wyjściowy: 0 - 4,5 APrąd wyjściowy maksymalny: 5 A (z radiatorem, w zestawie)Maksymalna moc wyjściowa: 75 WZabezpieczenie przed zwarciem: Tak, limit 8 AZabezpieczenie przed przegrzaniem: TakWydajność: Max 96%Częstotliwość: 180 kHzWbudowany woltomierz do pomiaru napięcia wejściowego lub wyjściowegoDiody LED sygnalizujące mierzone napięciePrzyciski do wyboru trybu pracy woltomierza i jasności wyświetlaczaTemperatura pracy: -40 ÷ 85 °COtwory montażoweWymiary: 62 x 26 x 15 mmW zestawie: przetwornica, radiator, słupki montażowe, nakrętkiUrządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.

Po otrzymaniu przetwornicy, może być ona ustawiona potencjometrem na wyższe napięcie niż zamierzają Państwo ją zasilać. Należy wtedy kręcić potencjometrem aż przetwornica zacznie zmniejszać napięcie (można odnieść wrażenie że nie reaguje na regulacje potencjometrem). Np. gdy jest fabrycznie ustawiona na 32V należy obrócić około 15-20 razy w lewo aby zaczęła regulować w okolicach 12V.

Informuję o tym tutaj aby uniknąć niepotrzebnych pytań do mnie i Państwa obaw o sprawność urządzeniaUWAGA: podłączenie na wejściu zasilania w odwrotnej polaryzacji ( + i - ) spowoduje uszkodzenie urządzenia !!
