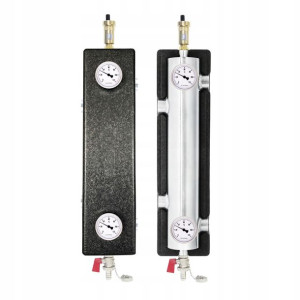

Sprzęgło Hydrauliczne Ocieplone Gw 1 Cal Astibi

Opis

Przedmiotem oferty jest:Sprzęgło hydrauliczne ocieplone z siatką separacyjną ASTIBI 1:1 (4x GW G1", 2x GW G1/2")Zastosowanie:Stosowane w średnich i dużych instalacjach składających się z kilku obiektów grzewczych. Przez rozdzielenie hydrauliczne obiegów kotłowego i grzewczego uzyskuje się zmniejszenie wielkości zasilania, poprawę pracy, równomierność zasilenia pionów i łatwiejsze sterowanie systemem. Sprzęgło zmniejsza również straty energii i zakłócenia akustyczne.

Sprzęgło hydrauliczne spełnia funkcje:Hydraulicznego odprzężenia obwodów kotła (kotłów) i instalacji grzewczej.

Separatora powietrzaSprzęgło hydrauliczne zamontowane w system grzewczy powoduje odprzężenie hydrauliczne obiegów zasilających jednego lub wielokotłowych od obiegów grzewczych, co ułatwia regulację systemu i zmniejsza straty energetyczne.

Sprzęgło zamontowane w układzie grzewczym powoduje odmulanie i odpowietrzanie układu.

Zalety:Brak oddziaływania hydraulicznego pomiędzy zasileniem a obiegami grzewczymi.

Zastosowanie zarówno w instalacjach jedno i wielokotłowych.

Dowolność stosowania systemów regulacyjnych.

Łatwiejsze zwymiarowanie pompy w obiegu kotłowym.

Łatwiejszy dobór zaworów regulacyjnychChroni przed korozją niskotemperaturowąDane techniczne:moc: max 70 kWprzyłącze do instalacji: 4 x GW G1''przyłącze osprzętu: GW G½″maksymalna temperatura: 90°Cciśnienie nominalne zestawu: PN10przepływ max: 4,0 m³/hkorpus sprzęgła: stal ocynkowana z wewnętrzną siatką separacyjnąocieplenie: polietylen (XLPE)W skład zestawu wchodzi:odpowietrznik automatyczny AFRISO PrimoVent z Aquastoptermometr AFRISO BiTh 63, fi63 mm, 0÷120°C -  2 sztukizawór spustowy AFRISO KFEkorpus sprzęgładwuczęściowa izolacjaSprzęgło hydrauliczne nie wymaga konserwacji. Należy jedynie okresowo sprawdzać szczelność połączeń oraz stan odpowietrznika automatycznego pod kątem zanieczyszczeń.

W regularnych odstępach czasu zalecamy użyć zaworu spustowego  w celu usunięcia z instalacji odseparowanych z medium zanieczyszczeń.

Sprzęgło wyposażone jest w dodatkową wewnętrzną ścianką separacyjną, która pomaga w odmulaniu i odpowietrzaniu instalacji.

Montaż:Przed zainstalowaniem sprzęgła należy starannie wypłukać instalację, zwracając szczególną uwagę na usunięcie pozostałości po lutowaniu, cięciu rur, itp. Zalecamy również używanie w instalacji odpowiednich filtrów.

Sprzęgło zamontować pionowo, bezpośrednio na rurach instalacji zgodnie ze schematem aplikacyjnym (Rys. 1) wykorzystując gwinty wewnętrzne G1”. W uzasadnionych przypadkach, np. gdy rury są wykonane z tworzywa, należy przewidzieć zastosowanie dodatkowych obejm na rurach przy przyłączach sprzęgła hydraulicznego. Króćce o większym rozstawie służą do podłączenia obiegu pompowego źródła ciepła. Króćce o mniejszym rozstawie wykorzystać do podłączenia obiegu pompowego instalacji. Następnie wkręcić zawór stopowy odpowietrznika w górne przyłącze G½”. a w dolne przyłącze G½” wkręcić zawór spustowy KFE. W pozostałych dwóch przyłączach G½” umieścić tuleje termometrów stosując odpowiednie uszczelnienie (np. teflon). Po wstępnym napełnieniu instalacji w zawór stopowy ręcznie wkręcić odpowietrznik automatyczny. Jeśli nie używamy wyposażenia dodatkowego, otwory należy zaślepić korkami.
