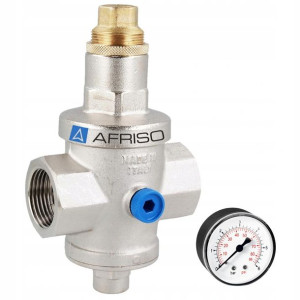

Reduktor Ciśnienia Wody 3/4 Cala + Manometr Afriso

Opis

Przedmiotem oferty jest:REDUKTOR CIŚNIENIA WODY 3/4 CALA + MANOMETR AFRISOReduktor ciśnienia wody BPR z manometrem GW G3/4" AFRISOZASTOSOWANIEReduktory ciśnienia wody BPR przeznaczone są do obniżenia ciśnienia wyjściowego do wartości ustawionej. Szczególnie zalecane w instalacjach wody użytkowej do obniżenia wysokiego ciśnienia wodociągowego do wartości bezpiecznej - ok. 3 bar.

OPIS I DZIAŁANIEReduktory ciśnienia BPR posiadają przyłącza pod manometr (3) po obu stronach korpusu, dzięki czemu mogą być stosowane w różnych położeniach w instalacji. Za pomocą śruby nastawy (1) dokonuje się regulacji ciśnienia wyjściowego. Kręcąc zgodnie z ruchem wskazówek zegara podnosimy ciśnienie za reduktorem. Przeciwnie do ruchu wskazówek zegara obniżamy ciśnienie za reduktorem. Fabrycznie, każdy z reduktorów ustawiony jest na wartość ciśnienia wyjściowego 3 bar. Za pomocą mosiężnego pierścienia (2) ograniczającego blokujemy nastawę. Na korpusie reduktorów znajduje się strzałka wskazująca kierunek przepływu medium.

Dla prawidłowej nastawy ciśnienia wyjściowego, zalecany jest montaż manometru do odczytu wartości ciśnienia ustawionego na wylocie zaworu.

DANE TECHNICZNECiśnienie wejściowe: max 25 barTemperatura medium: max 80°CCiśnienie wyjściowe: 0,5÷5 barPrzyłącze manometru: GW G¼”Stężenie glikolu: max 50%Korpus mosiądz: CW617NWspółczynnik Kvs: 3,84 m3/hW zestawie manometr fi 63mm gz 1/4'' tylny, 0 - 6 barWYMIARYPrzyłącze GW ¾”A: 74 mmB: 68 mmC: 128 mm
