Zestaw C.o Naczynie Przeponowe 24l Grupa 3b Afriso

Opis

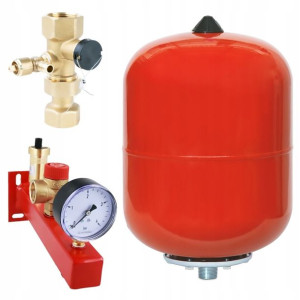

Przedmiotem oferty jest:Zestaw C.

O. 24 litryNaczynie przeponowe C.

O. 24 litryGrupa bezpieczeństwa kotla BSS, Nmax UDT 73,6 kW, z zaworem bezpieczeństwa MS 3 bar, z przyłączem do naczynia przeponowego AFRISOSzybkozłącze ASK, do naczynia wzbiorczego, z zaworem rewizyjnym, 2x GW G3/4" AFRISOI. Naczynie przeponowe C.

O. 24 litryNaczynia przeponowe absorbują wahania objętości wody w zamkniętym układzie systemu centralnego ogrzewania, utrzymując stałe ciśnienie i pomagają ograniczyć zużycie energii. Szeroki zakres dostępnych naczyń przeponowych spełnia wymagania różnorodnych systemów ogrzewania oraz rozmiarów.

W zamkniętym układzie centralnego ogrzewania woda nie może być sprężona i każdy wzrost objętości wody w związku z podniesieniem jej temperatury jest absorbowane przez naczynie przeponowe. Kiedy woda jest zimna, ciśnienie wstępne zbiornika naciska na membranę. Gdy temperatura rośnie, wzrastająca objętość wody naciska na membranę i woda wpływa do zbiornika zapewniając dodatkowe miejsce dla systemu. Wraz ze spadkiem temperatury, powietrze amortyzuje siły i woda wraca z powrotem do systemu. To pozwala systemowi na utrzymanie ciśnienia, pomagając zredukować zużycie energii przez system centralnego ogrzewania.

DANE TECHNICZNEmaksymalne ciśnienie pracy: 5 barciśnienie wstępne: 1,5 bartemperatura pracy: -10C/+100Cprzyłącze GZ 3/4'pojemność: 24 litrypowłoka zewnętrzna - lakier proszkowy, w kolorze czerwonymgrubość ścianki naczynia: 1 mmmembrana z EPDM staławentyl w zestawieTOWAR WYPRODUKOWANY W UEII. Grupa bezpieczeństwa kotla BSS, Nmax UDT 73,6 kW, z zaworem bezpieczeństwa MS 3 bar, z przyłączem do naczynia przeponowego AFRISOGrupa bezpieczeństwa BSS wykorzystywana jest do instalacji pracujących w układzie zamkniętym i przeznaczona jest do:zabezpieczenia instalacji przed nadmiernym wzrostem ciśnienia,pomiaru ciśnienia w instalacji,odpowietrzania instalacji,podłączenia naczynia wzbiorczego.

BSS ma zastosowanie w instalacjach, w których:czynnikiem grzewczym jest woda,czynnikiem grzewczym jest roztwór wody i glikolu w stężeniu nieprzekraczającym 50%,wykorzystujemy zawór bezpieczeństwa 3 bar,moc nie przekracza 73,6 kW.

Grupa zbudowana jest ze stalowej belki na końcu której umieszczono gwint przeznaczony dla naczynia przeponowego. Do belki przymocowano również – manometr, zawór bezpieczeństwa oraz automatyczny odpowietrznik. Belka zakończona jest elementem mocującym z otworami pod śruby, który należy wykorzystać do przytwierdzenia jej do ściany.

DANE TECHNICZNEMoc zabezpieczanej instalacji: max UDT 73,6 kWPrzyłącze naczynia przeponowego: GW 3/4”Przyłącze do instalacji: GW 3/4”Zakres manometru: 0 ÷ 4 barCiśnienie otwarcia zaworu bezpieczeństwa MSW: 3 barRozmiar tarczy manometru: Ø63 mmNajmniejsza średnica kanału dolotowego d zaworu bezpieczeństwa: 13 mmWspółczynnik wypływu dla par i gazów α zaworu bezpieczeństwa MSW: 0,41Współczynnik wypływu dla cieczy αc zaworu bezpieczeństwa MSW: 0,31Wymiary (długość x wysokość x szerokość) 249 x 89 x 75 mmIII. Szybkozłącze ASK, do naczynia wzbiorczego, z zaworem rewizyjnym, 2x GW G3/4" AFRISOZawór rewizyjny umożliwia odcięcie naczynia wzbiorczego od instalacji na czas jego kontroli lub konserwacji.

Woda z naczynia wzbiorczego może zostać wypuszczona przez zaworek spustowy. Zawór rewizyjny posiada plastikową osłonę z możliwością zaplombowania po przeprowadzeniu konserwacjiDANE TECHNICZNEmaksymalne ciśnienie: 10 barprzyłącza: 2 x GW G¾''temperatura pracy: do 120°CBUDOWASzybkozłącze z zaworem rewizyjnym posiada przyłącza ¾”  gwint wewnętrzny. Urządzenie wyposażone jest w zawór spustowy umożliwiający opróżnianie naczynia wzbiorczego. Zawór rewizyjny (odcinający) otwierany jest lub zamykany za pomocą klucza imbusowego i zabezpieczony jest kołpakiem z plombą przed przypadkowym zamknięciem.

Jeżeli w instalacji nastąpi konieczność konserwacji lub wymiany naczynia przeponowego, dzięki zastosowaniu szybkozłącza z zaworem rewizyjnym, w szybki oraz łatwy sposób można odłączyć naczynie przeponowe bez konieczności spuszczania wody z instalacji.

A - Zawór rewizyjnyB - Zawór spustowyC - Zawór odcinający z kołpakiem i plombąD - Zawór szybkozłączyE - Przeponowe naczynie wzbiorczeGWARANCJA WYSOKIEJ JAKOŚCI - PRODUKT POLECANY WŚRÓD INSTALATORÓW
