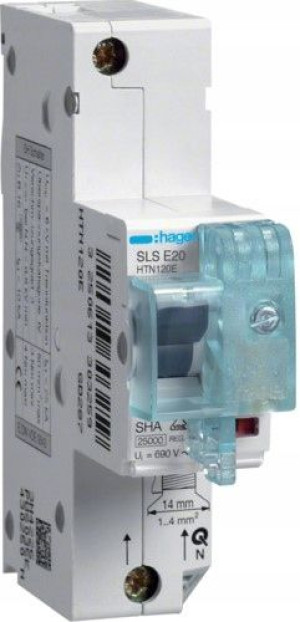

Hager Mcb Sls Wyłącznik Selektywny 1p E 20a Ts35

Opis

Hager, MCB SLS Wyłącznik nadprądowy selektywny 1P E 20A TS35, HTN120EKonstrukcjaLiczba biegunów: 1 PUkład biegunów: 1 PCharakterystyka wyzwalania: EFunkcjeZ rozłączanym biegunem N: nieCharakterystyka elektrycznaNapięcie znamionowe łączeniowe Ue (AC): 230 / 400 VCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 690 VZnamionowe napięcie udarowe wytrzymywane Uimp: 6000 VPrądPrąd znamionowy In: 20 APrąd znamionowy wyłączalny zwarciowy roboczy Ics: 12,5 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,05 / 1,2 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 6,25 InZnam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 25 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 31,1 APrąd znamionowy w temperaturze -20°C: 30,3 APrąd znamionowy w temperaturze -15°C: 29,4 APrąd znamionowy w temperaturze -10°C: 28,5 APrąd znamionowy w temperaturze -5°C: 27,6 AMocMaksymalna strata mocy na biegun zgodnie ze standardem: 6,5 WCałkowite straty mocy dla prądu znamionowego: 3,3 WStraty mocy na biegun dla prądu znamionowego: 3,3 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 1500Wytrzymałość mechaniczna (liczba cykli): 10000WymiaryGłębokość produktu: 85 mmWysokość produktu: 110 mmSzerokość produktu: 27 mmInstalacja / MontażMoment dokręcający: 4 NmMontaż: szyna TSPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 1,5 / 35mm²Przekrój przewodu sztywnego (drut) w zacisku: 1,5 / 50mm²NormaNorma: DIN VDE 0641-21Dopuszczenia / atesty: VDEDyrektywa europejska WEEE: dotyczyBezpieczeństwoStopień ochrony: IP20Warunki użytkowaniaTemperatura robocza: -25…55 °CStopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3Temperatura przechowywania/transportu: -25…80 °CTemperaturaTemperatura kalibracji: 30 °C
