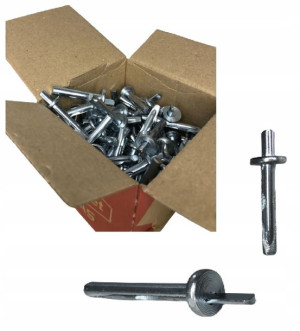

Wkręt-met Kotwa Wbijana Metalowa Krw 6x35mm 100szt

Opis

WKRĘT-MET KOTWA WBIJANA METALOWA ROZPRĘŻNA KRW 6X35mm 100sztKRW-06035Zastosowanie:Montaż instalacji elektrycznych do podłoży betonowych, mocowanie elementów sufitów podwieszanych do stropów betonowych, mocowanie elementów wyposażenia domu do podłoży betonowych.

Główne zalety:Łącznik wbijany - bardzo szybki i prosty montażNadaje się do betonu strefy zarysowanejŁączniki niepalne klasy A1Kotwa metalowa wbijana KRW składa się z korpusu zakończonego z jednej strony kołnierzem z płaską powierzchnią oporową, a z drugiej strony stożkiem oraz trzpienia wbijanego ze stożkowym ścięciem. Kotwa wykonana jest ze stali ocynkowanej. Przeznaczona jest do montażu cienkich elementów stalowych, obróbek blacharskich czy elementów sufitów podwieszanych. Możliwość montażu w betonie zarysowanym w przypadku podwieszania konstrukcji do stropów żelbetowych. Zamocowanie następuje na skutek wbicia trzpienia w korpus, powodując przemieszczenie klina i powstanie trwałego zakotwienia.

Rodzaje podłoży do których może być instalowana kotwa KRW:beton zarysowany i niezarysowanycegła ceramiczna pełnaSposób montażu:Stosowane mogą być wyłącznie oryginalne kotwy dostarczone przez producentaPrzed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż kotwy oraz porównać obciążenia jakie kotwa będzie przenosiła z nośnościami zawartymi w Karcie Charakterystyki lub w Krajowej Ocenie TechnicznejNależy dobrać odpowiednią długość kotwy, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany (grubość elementu mocowanego odpowiada max. długości użytkowej kotwy - tfix)Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych kotewOtwory w podłożach z materiałów pełnych powinny być głębsze o min. 10 mm od głębokości zakotwienia kotwyOtwory w materiałach pełnych należy oczyścić ze zwiercin ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotachDo wywierconego otworu wprowadzana jest kotwa, a trzpień jest wbijany aż do momentu jego pełnego zagłębienia się w korpusie.

Specyfikacja produktuŚrednica kotwy (d k): Ø 6,0mmŚrednica otworu/wiertła (do): Ø 6,0mmŚrednica kołnierza (D): 15mmMax. długość użytkowa (t fix): 5mmDługość kotwy (L w): 35mmEfektywna głębokość zakotwienia (h eff): 30mmGłębokość otworu (ho): 40mmMateriał: Stal OcynkowanaReakcja na ogień: NiepalnyIlość szt. w opakowaniu: 100Krajowa Ocena Techniczna: ITB-KOT-2018/0463 wydanie 1Nośność obliczeniowa dla podłoża:beton C20/25 : C50/60: 2,38 [kN]cegła ceramiczna pełna: 1 [kN]Parametry montażowemin. grubość podłoża (hmin): 80mmmin odległość od krawędzi (c min): 150mmmin. odległość osiowa (L os): 250mm
