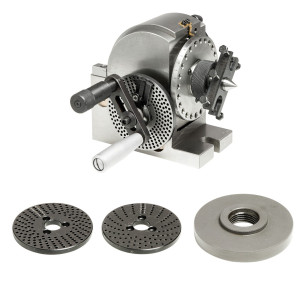

Głowica podziałowa, podzielnica pół uniwersalna BS-0 BERNARDO

Opis

Wymiary głowicy Wymiary konikaA195 mmA1175 mmB140 mmB187 mmH170 mmH1107 mmh100 mmh1100 mma166 mma1130 mmb90 mmb192 mmg16 mmg116 mm Podział40:1Wysokość170 mmSzerokość z końcówką centrującą195 mmDługość230 mmTrzpieńMT 2Kołnierz125 mmOchylanie0° do90°Otwór wrzeciona18 mmT-rowki16 mmPodzielnica24 (15°)Waga16,8 kgWrzeciono z precyzyjnymi łożyskami stożkowymiŚlimak ze stali chromowo-niklowej, hartowanej i szlifowanejKoło ślimakowe z fosfobrązuPrzełożenie wyzębiane do bezpośredniego rozdziału (40:1)Wychylne z poziomego do pionowego (od -10° do +90°)Bezpośredni rozdział z 24-stopniową podziałkąKażda podziałka od 2 do 50 i wiele podziałek od 52 do 380
