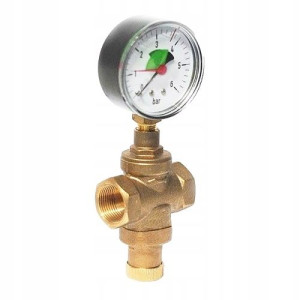

Mini Reduktor Ciśnienia Wody 1/2 Cala Z Manometrem

Opis

Przedmiotem oferty jestMini Reduktor ciśnienia 1/2 z manometrem ( MINI-REDUKTOR 15/MAN.1/4 6 B )UWAGA! Reduktory mini ze względu na niską wydajność przeznaczone są do zainstalowania przed pojedynczymi odbiornikami wody i nie nadają się do zabezpieczenia całego budynku.

Rozmiar  gwintu I (cal): 1/2 GWRozmiar gwintu II (cal): 1/4 GWMateriał: mosiądzTemperatura robocza: 80*CCiśnienie wlotowe: 10 BARNormy: PN-EN 1567:2004Waga (kg): 0,1Manometr radialny fi 50mm gz 1/4'' dolny, 0 - 6 barŚrednica tarczy: 50mmZakres wskazań: 0 - 0,6 MPaObudowa: plastikowa czarnaPrzyłącze: radialneGwint zewnętrzny 1/4'' dolnyElement stykający z medium: stopy miedziTemperatura otoczenia: - 20*C do 60*CMaksymalna temperatura medium 100*CINSTRUKCJA MONTAŻU I OBSŁUGI REDUKTORÓW CIŚNIENIA1.

Zastosowanie i parametry pracyReduktory ciśnienia wody, wykonane są z mosiądzu z częściami narażonymi na zużycie wykonanymi ze stali nierdzewnej, w pełni odpowiadają wymaganiom wysokiej klasy reduktorom ciśnienia wody. Reduktory mini charakteryzują się maksymalnąwydajnością1 m3/h.2.

RegulacjaRegulację przeprowadza się przy zamkniętym wylocie. Reduktory są fabrycznie sprawdzane podciśnieniem wejściowym 10bar i są ustawione na ciśnienie wyjściowe 3 bar. Maksymalne ciśnienie wejściowe wynosi w przypadku reduktorów typu mini-10 bar. Ciśnienie wyjściowe w zakresie 1-4 bar w przypadku reduktorów typu mini można regulować za pomocą śruby regulacyjnej po odkręceniu nakrętki zabezpieczającej znajdującej się w dolnej części korpusu. Wykręcając śrubę regulacyjną ciśnienie maleje, a wkręcając śrubę-ciśnienie rośnie. W górnej części korpusu reduktora seryjnie montuje się zaślepkę do podłączenia manometru mierzącego ciśnienie.3.

Montaż do instalacjiReduktor typu mini montuje się przed pojedynczymi odbiornikami wody tj. bojlerem, przepływowym podgrzewaczem wody itp. Reduktor musi być zamontowany w ten sposób, aby kierunek przepływu wody był zgodny z kierunkiem strzałki na korpusie. Reduktor może być zamontowany w dowolnej pozycji.4.

EksploatacjaW celu zapewnienia bezawaryjnej pracy reduktora bezwzględnie wymagane jest zainstalowanie filtra mechanicznego przed reduktorem. Zainstalowanie filtra jest warunkiem uzyskania gwarancji. Zanieczyszczenia znajdujące się w wodzie, osadzając się pomiędzy grzybkiem i gniazdem, mogą powodować nieszczelności i nieprawidłowe działanie reduktora. W przypadku zainstalowania reduktora przed bojlerem istotne jest, aby poprawnie działał zawór zwrotny i bezpieczeństwa-w przeciwnym razie na skutek powiększenia objętości wody powstanie nadciśnienie po stronie wylotowej reduktora. Reduktory mogą być stosowane do wody o temperaturze do 80 °C. W przypadku możliwości zamarznięcia wody ,należy spuścić wodę z reduktora.
