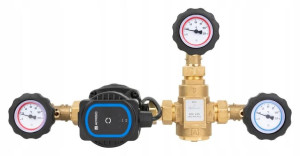

Grupa Pompowa Ochrony Kotła Bta Zawór Atv Afriso

Opis

Przedmiotem oferty jest:Afriso 9011020Grupa ochrony powrotu kotła BTA 110 AP z zaworem temperaturowym ATV 55°C, pompa AFRISO APH 160maksymalne ciśnienie: 6 barpompa obiegowa: AFRISO APH 160 15-7/130 mmprzyłącza: GW G1''Kvs zaworu mieszającego: 6 m³/hNOWOŚĆ NA RYNKUGotowy układ hydrauliczny z obrotowym zaworem mieszającym ARV ProClick i energooszczędną pompą obiegową.

Wyposażona w niezbędną armaturę: Trzy zawory odcinające ze zintegrowanymi termometrami, zawór zwrotny wbudowany w zawór odcinający z niebieskim termometrem, dedykowane tuleje do montażu czujników temperatury.

ZASTOSOWANIEGrupy pompowe ochrony powrotu kotła BTA i BRA stosowane są w instalacjach grzewczych z kotłami stałopalnymi. Montowane na powrocie z instalacji. Mieszają w odpowiednich proporcjach strumienie czynnika, zabezpieczając kocioł przed korozją niskotemperaturową powstającą przez powrót medium o zbyt niskiej temperaturze.

Utrzymanie temperatury powrotu na stałym, określonym przez producenta kotła poziomie zabezpiecza go przed kondensacją wilgoci na płaszczu wodnym i zanieczyszczeniami paleniska przez smoły i sadze. Odpowiednio wysoka temperatura powrotu wydłuża żywotność kotła i zwiększa jego sprawność.

Urządzenia do ochrony temperatury powrotu powinny być montowane w każdej instalacji z buforem ciepła (zbiornikiem akumulacyjnym). Są też zalecane przy każdym kotle na paliwo stałe.

BUDOWAGrupy składają się z trzech zaworów odcinających ze zintegrowanymi termometrami, pompy obiegowej i zaworu mieszającego. Zawór odcinający z niebieskim termometrem wyposażono w zawór zwrotny.

W grupie BTA zamontowany jest zawór temperaturowy ATV 225 (temp. znamionowa 55°C).

DANE TECHNICZNEPrzyłącza GW G1”Ciśnienie pracy max 6 barTemperatura pracy max 90°CStężenie glikolu max 50%Termometry Ø50 mm, 0÷120°CZawory odcinające DN20, PN16Zawór odcinający z wbudowanym zaworem zwrotnym DN20, PN10Pompa obiegowa AFRISO APH 160 15-7/130 mm z kablem zasilającym (Pobór mocy: 4-45W)Temperaturowy zawór mieszający: ATV 225, Kvs 6 m3/h, 55°C, PN10Użyte materiały mosiądz, stal, tworzywo sztuczneKomplet uszczelek w zestawie.

Zmiana fabrycznej nastawy temperatury możliwa poprzez zestaw naprawczy do zaworu ATV - z 55°C na 45, 50 lub 60°C.

Grupy należy montować na przewodzie powrotnym do źródła ciepła.
