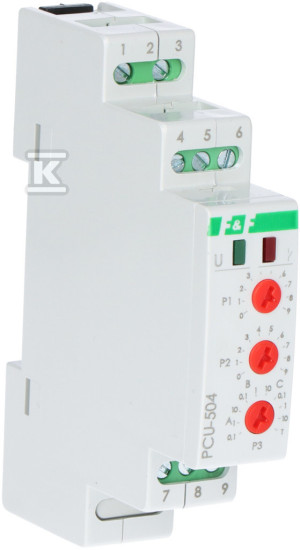

Przekaźnik czasowy z podtrzymaniem po zaniku napięcia zasilania, styk 1NO/NC, 12-264V PCU-504UNI

Opis

Przekaźnik czasowy z podtrzymaniem po zaniku napięcia zasilania.

Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np. wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Przekaźnik posiada funkcję podtrzymania do 10 min. i przełączenia styku po zaniku napięcia zasilania.

DziałanieFunkcje:A-PODTRZYMANIEPo włączeniu zasilania przekaźnika następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).

B-OPÓŹNIONE ZAŁĄCZENIEPo podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7) aż do momentu zaniku napięcia zasilania.

C-OPÓŹNIONE ZAŁĄCZENIE Z PODTRZYMANIEMPo podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).

Uwaga!* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw czasu i funkcji.* Praca z nowymi ustawieniami funkcji i czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.https://www.youtube.com/watch?v=hKzRKIPUdtA&t=4s
