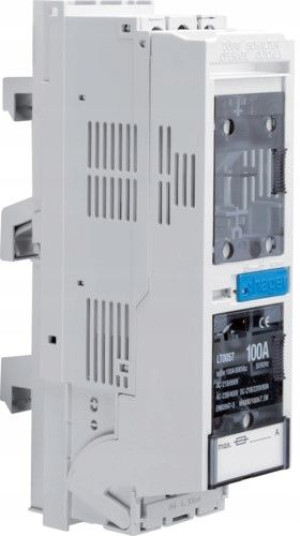

Hager Rozłącznik Bezpiecznik. Nh000 3p 100a Lt0057

Opis

Hager LT, rozłącznik bezpiecznikowy NH000 3P 100A 400VAC szyny 60mm odpływ górny zaciski 50mm2 LT0057KonstrukcjaRodzaj produktu: z wyłącznikiem zabezpieczającymLiczba biegunów: 3 PUkład biegunów: 3 PElementy sterujące i wskaźnikiZe wskazaniem błędu: nieCharakterystyka elektrycznaNapięcie znamionowe łączeniowe Ue (AC): 0 / 690 VCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 1000 VZnamionowe napięcie udarowe wytrzymywane Uimp: 8000 VPrądPrąd znamionowy obwodu dla Ue=400V AC zgodnie z PN-EN 61439-1 5.3.2: 100 APrąd znamionowy obwodu dla Ue=500V AC zgodnie z PN-EN 61439-1 5.3.2: 100 APrąd znamionowy obwodu dla Ue=690V AC zgodnie z PN-EN 61439-1 5.3.2: 100 APrąd znamionowy In: 100 APrąd znamionowy wkładki bezpiecznikowej: 2 / 4 / 6 / 10 / 16 / 20 / 25 / 32 / 35 / 40 / 50 / 63 / 80 / 100 AZnamionowy krótkotrwały prąd wytrzymywany 1s: 1,2 kAPrąd znamionowy zwarciowy umowny dla Ue=400V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kAPrąd znamionowy zwarciowy umowny dla Ue=690V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kAWkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400V IEC 61439-1 3.8.10.4: 100 AWkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500V IEC 61439-1 3.8.10.4: 100 AWkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690V IEC 61439-1 3.8.10.4: 100 AKonwertor termiczny prądu: 160 AOb. prądy cieplne wolne powietrze +wkł. bezp. +nom. poprz. IEC 60947-1 4.3.3.2.1: 100 AObciążalność prądowa prądu przemiennego AC22 w kategorii B: 100 APrąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kAPrąd znamionowy obwodu dla Ue=220V DC zgodnie z PN-EN 61439-1 5.3.2: 100 APrąd znamionowy obwodu dla Ue=250V DC zgodnie z PN-EN 61439-1 5.3.2: 100 APrąd znamionowy obwodu dla Ue=440V DC zgodnie z PN-EN 61439-1 5.3.2: 100 APrąd / TemperaturaPrąd znamionowy w temperaturze 40°C: 100 APrąd znamionowy w temperaturze 45°C: 95 APrąd znamionowy w temperaturze 50°C: 90 APrąd znamionowy w temperaturze 55°C: 85 APrąd znamionowy w temperaturze 60°C: 80 APrąd znamionowy w temperaturze 65°C: 75 APrąd znamionowy w temperaturze 70°C: 70 ABezpiecznikCharakterystyka bezpiecznika: gG, gL, aM, aR, gR, gF, gRB, URB, URDWielkość wkładki bezpiecznikowej: NH000MocCałkowite straty mocy dla prądu znamionowego: 8,8 WStrata mocy przy pełnym obciążeniu: 31 WEnergia tracona w przewodach: 30 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 300Wytrzymałość mechaniczna (liczba cykli): 1700Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4: 2000MateriałWaga miedzi w produkcie: 150 gWymiaryGłębokość produktu: 106 mmWysokość produktu: 206 mmDługość: 106 mmSzerokość produktu: 53 mmWysokość szyn zbiorczych: 5 / 10 mmInstalacja / MontażMoment dokręcający: 4,5 NmMoment obrotowy przy montażu na szynie zbiorczej: 4,5 NmPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 2,5 / 50mm²Przekrój przewodu sztywnego (drut) w zacisku: 2,5 / 50mm²Rodzaj zacisków przyłączeniowych: Szyna 60 mmNormaKategoria użytkowania dla Ue=400V AC zgodnie z IEC 60947-3 Tab. 5: AC-23BKategoria użytkowania dla Ue=500V AC zgodnie z IEC 60947-3 Tab. 5: AC-22BKategoria użytkowania dla Ue=690V AC zgodnie z IEC 60947-3 Tab. 5: AC-21BDyrektywa europejska WEEE: dotyczyStandardowy przekrój zgodnie z IEC 60947-1 Tabele 9 i 10: 35 mm²Kategoria użytkowania dla Ue=220V DC zgodnie z IEC 60947-3 Tab. 5: DC-22BKategoria użytkowania dla Ue=250V DC zgodnie z IEC 60947-3 Tab. 5: DC-22BKategoria użytkowania dla Ue=440V DC zgodnie z IEC 60947-3 Tab. 5: DC-22BBezpieczeństwoStopień ochrony: IP3XWarunki użytkowaniaTemperatura robocza: -25…55 °CStopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3Temperatura przechowywania/transportu: -40…70 °CTemperatura
